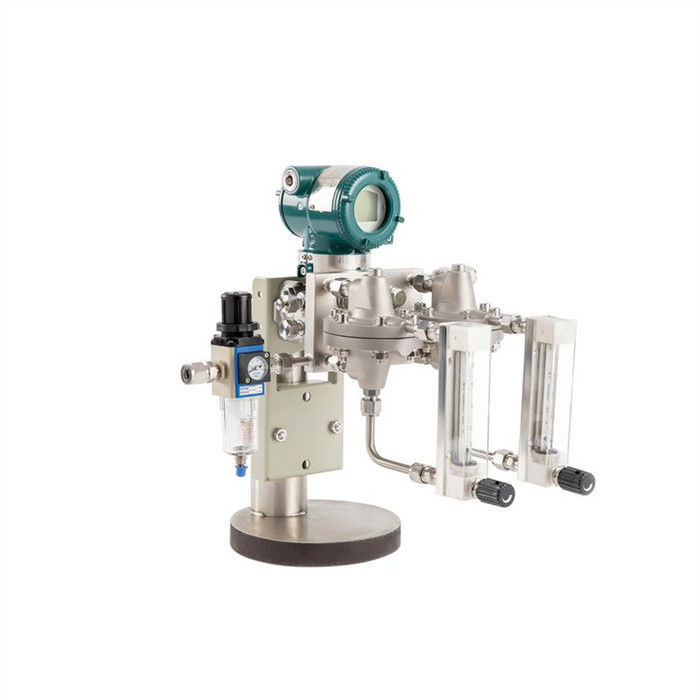

Appareil de purge de débit Mesure de débit Constant de sortie

Application du produit

En plus de pouvoir mesurer le niveau des liquides propres, le débitmètre à bulles (débitmètre à soufflage d'air) convient mieux aux liquides corrosifs corrosifs, aux liquides à forte viscosité,liquides sujets à la cristallisationMesure du niveau de liquide et de certains niveaux de matériau de lit fluidisé et des niveaux de matériau de réaction de polymérisation.Particulièrement adapté aux fibres chimiques, l'industrie chimique et d'autres industries.

 Principe

Le principe de mesure du niveau du liquide de soufflage est le suivant: insérer un tuyau de soufflage dans un récipient ouvert et filtrer l'air ou le gaz inerte (comme l'azote) en tant que source de gaz à travers un filtre. The adjustable pressure reducer (its function is to reduce the air supply pressure Reduce the pressure to a certain constant value (the size of the constant pressure is determined according to the measured liquid level) to ensure constant pressure at the blowing inletL'air pur est ensuite soufflé dans le liquide à mesurer à travers le débitmètre flottant, la vanne à débit constant et le tuyau de soufflage de l'air.et le débit est réglé par la vanne de régulation du débit sur le débitmètre flottantLe flux constant de gaz s'échappe du port inférieur du tube de soufflage inséré dans le liquide, se gonfle et est déchargé à travers le liquide dans l'atmosphère.Lorsqu'il y a des traces de bulles (environ 25 à 160 L/H) déchargées de l'extrémité inférieure du tuyau de soufflage (en raison de la quantité de traces de bulles et du faible débit de gaz, la perte d'air sur le chemin dans le tuyau de soufflage peut être ignorée, de sorte que la pression de l'air dans le tuyau de soufflage est presque la même que le niveau de liquide pression statique est égale),la valeur de pression indiquée par l'émetteur de pression différentielle reflète le niveau du liquide.

  Caractéristiques

Le système de mesure du niveau du liquide composé d'un dispositif de soufflage à l'air ne comporte pas de pièces mobiles, à l'exception du tuyau de soufflage à l'air, les autres éléments de mesure ne sont pas en contact avec le milieu mesuré.

Installation d'un seul compteur, installation de panneaux, structure facultative à canal unique, double ou multicanal.

La structure est compacte et robuste, et les principaux composants nécessaires à la mesure peuvent être intégrés sur un panneau pour faciliter l'installation et l'entretien.

Structure mécanique complète, bonne étanchéité, faible taux de défaillance et faible entretien.

Étapes de débogage de l'indicateur de niveau liquide à soufflage à l'air

(1) Après l'installation sur place du dispositif de soufflage d'air, l'émetteur de pression différentielle et le tuyau de soufflage d'air sont terminés,l'étanchéité à l'air de l'ensemble du système de soufflage doit être assuréeUne fuite dans le système de soufflage d'air entraînera de grandes erreurs dans les résultats de mesure.

(2) L'utilisateur allume d'abord l'alimentation de l'émetteur de pression différentielle et observe si la valeur d'indication de l'émetteur de pression différentielle est nulle.Si ce n'est pas zéro, régler le point zéro de l'émetteur de pression différentielle.

3) Ouvrez les vannes d'entrée et de sortie de la source d'air sur le panneau du dispositif de soufflage d'air.régler la pression de sortie de la vanne réductrice de pression à 0.2-0.4 MPa et le débit de soufflage de l'air à 30 L/H. Observez la différence. Vérifiez si la valeur d'indication de l'émetteur de pression est nulle.

(4) Insérer le tuyau de soufflage dans le milieu à mesurer.Observer si la relation correspondante entre la valeur d'indication de l'émetteur de pression différentielle et le niveau de liquide est cohérente et si la sortie est stable. Vérifiez si le volume de gaz est approprié et si la relation correspondante entre l'indication de l'indicateur de pression différentielle (pression) et la variation du niveau du liquide est normale,il peut être mis en service.

Réglage des paramètres de l'indicateur de niveau de liquide soufflé à l'air

(1) Pression de la source d'air: 0,4 à 0,8 MPa

(2) Pression de sortie de la soupape réductrice de pression: 0,2-0,4 MPa

(3) Débit de soufflage d'air recommandé: 20 à 160 L/h (choisir le débit approprié en fonction des conditions de travail sur place)

Emballage et livraison


Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service d'OEM et d'ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
