Dispositif de mesure du niveau du liquide à volet magnétique



Définition

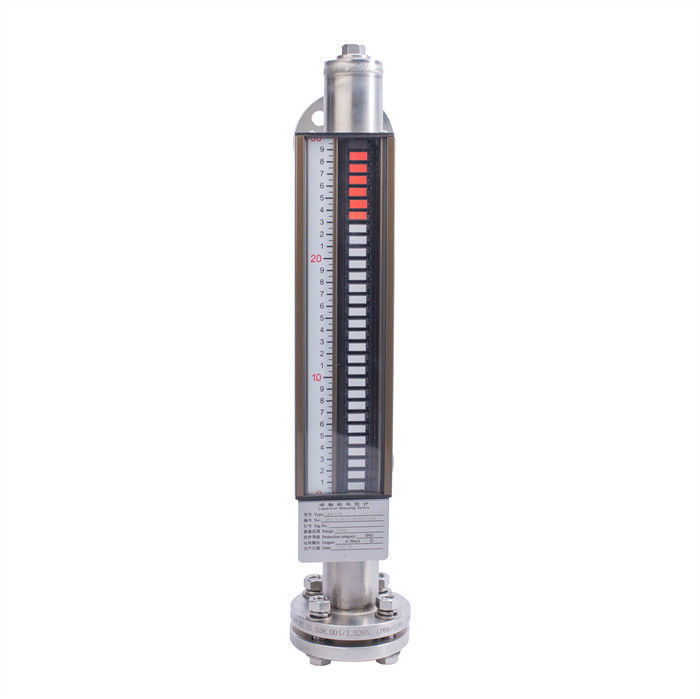

Le détecteur de niveau de colonne magnétique à flip UHZ/C (également appelé détecteur de niveau de plaque magnétique à flip, détecteur de niveau de plaque à flip, détecteur de niveau de flotteur, détecteur de niveau magnétique,Le compteur de niveau de flottaison magnétique (MFL) est basé sur le principe du magnétisme.Un dispositif spécialement développé pour la mesure du niveau du liquide basé sur des principes tels que la loi de Kimide (loi de la boue) et combiné avec les caractéristiques de la transmission mécanique.le compteur de niveau de liquide à colonne magnétique à flip monté sur le côté est le produit de base, et le reste Divers produits sont des extensions basées sur elle; tout en détectant le niveau de liquide, nous leur donnons des fonctions plus pratiques.

réveil le principe
Le compteur de niveau de liquide à colonne magnétique à flip de la série UHZ/C est basé sur le principe de flottabilité et de couplage magnétique. The magnetic float in the measuring cylinder drives the two-color flip column on the external display of the measuring cylinder to rotate 180°C and display red (reverse) as the liquid level to be measured increases (decreases). faire pivoter à 180°C et afficher en blanc) pour atteindre le but de mesurer et afficher la position du niveau de liquide mesuré.Le compteur de niveau de liquide à colonne magnétique à flip de la série UHZ/C a une cavité qui accueille le flotteurIl forme un connecteur avec le conteneur à travers des brides ou d'autres interfaces; de cette façon,l'intérieur de la cavité Le niveau de liquide est à la même hauteur que le niveau de liquide dans le récipient, donc le flotteur dans la cavité augmentera et diminuera avec l'augmentation et la baisse du niveau de liquide dans le récipient; nous ne pouvons pas voir le niveau de liquide à ce moment, donc nous avons installé un flotteur à l'extérieur de la cavité.Affichage d'une colonne de défilement, parce que lorsque nous avons fait le flotteur, nous avons installé un acier magnétique à la jonction du flotteur coulant dans le liquide et la partie flottante.son magnétisme est transmis à la colonne de flip à travers la coque. l'affichage, pousser la colonne magnétique de retournement à 180°; puisque la colonne magnétique de retournement est un cylindre composé de deux demi-cylindres, rouge et blanc,la couleur à l'extérieur de l'affichage vers la colonne flip changera après un retour de 180° (rouge au-dessous du niveau du liquideChaque colonne magnétique a une structure axialement symétrique à deux couleurs.La distance entre les deux colonnes de flip magnétique est de 10 mm ou 20 mmLe blanc et le rouge sont utilisés pour indiquer respectivement la partie en phase gazeuse et la partie en phase liquide.Vous pouvez également choisir la partie inférieure blanche pour indiquer la partie liquide et la partie supérieure rouge pour indiquer le gazL'intersection du rouge et du blanc est la frontière entre la phase liquide et la phase gazeuse.Cette jauge de niveau de liquide peut également être utilisée pour la mesure d'interface entre deux milieux à densités différentes.
Le type de commande du compteur de niveau de liquide à colonne magnétique de la série UHZ/C est basé sur le compteur de niveau de liquide à plaque magnétique et ajoute un interrupteur magnétique.le signal d'interrupteur magnétique peut être utilisé pour contrôler ou alarmer le niveau du liquide; à distance Le type de transmission consiste à ajouter un capteur de transmission de 4 à 20 mA sur la base de l'indicateur de niveau de liquide de la colonne de flip magnétique.les modifications du niveau de liquide sont transmises à la salle de contrôle par le capteur de transmission, des câbles et des instruments pour réaliser la télécommande.

Spécification

Caractéristiques du compteur de niveau de liquide à colonne magnétique de retour de série UHZ/C
Les pièces humides du jauge de niveau de colonne magnétique de la série UHZ/C sont fabriquées en PTFE (polytétrafluoroéthylène) 321, 316, 316L, 304, 321 revêtu, PVC, PP et autres matériaux.Le fonctionnement est stable et fiableCe produit est conforme à la norme HG/ T2742-95, la bride est conforme à la norme HG/20592-97.
1La conception est simple, compacte, robuste et fiable, elle a une longue durée de vie, n'est pas nécessitant d'entretien et peut être installée et utilisée à l'extérieur pendant de nombreuses années.
2. le tube de mesure est complètement isolé de la partie d'affichage du niveau du liquide, de l'émetteur du niveau du liquide et de l'interrupteur d'alarme en termes de pression et de résistance du gaz;
3. large plage de pression de travail, résistance à la pression ≤ 16 MPa;
4. large plage de température de fonctionnement, de type ordinaire ≤ 350°C,
Type de transmission à distance ≤ 80°C, type anticorrosion ≤ 120°C
5. largement utilisés pour la mesure du niveau de liquides hautement corrosifs, inflammables, explosifs, toxiques et autres;
6Chaque modèle peut être équipé d'un ou de plusieurs interrupteurs d'alarme en mode ON/OFF pour réaliser une alarme automatique des niveaux de liquide élevés et bas;
7Chaque modèle peut être équipé d'un capteur de niveau de liquide optionnel de 4 à 20 mA pour réaliser une mesure et un contrôle centralisés à distance.
Les produits de mesurage du niveau du liquide à colonne magnétique à flip de la série UHZ/C sont applicables aux
Le jauge de niveau à colonne magnétique à flip de la série UHZ/C peut être largement utilisé dans divers réservoirs de stockage de liquide, réservoirs de stockage, piscines de stockage de liquide, réservoirs de réaction, réservoirs de fermentation, etc. dans le pétrole, les produits chimiques,champs pétrolifèresProduits pétroliers, gaz liquéfiés, ammoniac liquide, liquides acides et alcalins forts, fûts de chaudières de centrales électriques, détergents, réservoirs de drainage, réservoirs d'eau de retour,chauffe-eau à haute et basse pression, condensateurs, évaporateurs et autres récipients sous pression avec 321, 304, 321+ revêtus (F46, F4, PTFE), 316, 316L, PVC, PP compatibles avec le niveau liquide du milieu liquide,mesure et affichage de la surface du liquide et de deux interfaces médias différentesIl existe une variété de formes d'installation parmi lesquelles les utilisateurs peuvent choisir pour s'adapter aux exigences de différentes occasions et environnements.sûre et résistante aux explosions, peut répondre aux exigences de différentes occasions d'utilisation.
Options de fonction supplémentaires du compteur de niveau de liquide à colonne magnétique de retour de série UHZ/C
Pour répondre aux besoins des différentes occasions et environnements, les options suivantes peuvent être ajoutées:
1. Chaque modèle peut être équipé d'un interrupteur d'alarme ON/OFF passif en option pour réaliser un contrôle ou une alarme automatique de niveaux de liquide élevés et bas;
2Chaque modèle peut être équipé d'un capteur de niveau de liquide optionnel de 4 à 20 mA pour réaliser une mesure et un contrôle centralisés à distance.
3La soupape de vidange située au bas de l'indicateur de niveau de liquide facilite le vidange pendant l'utilisation.

Je suis désolée.

Emballage et livraison


Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service d'OEM et d'ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
