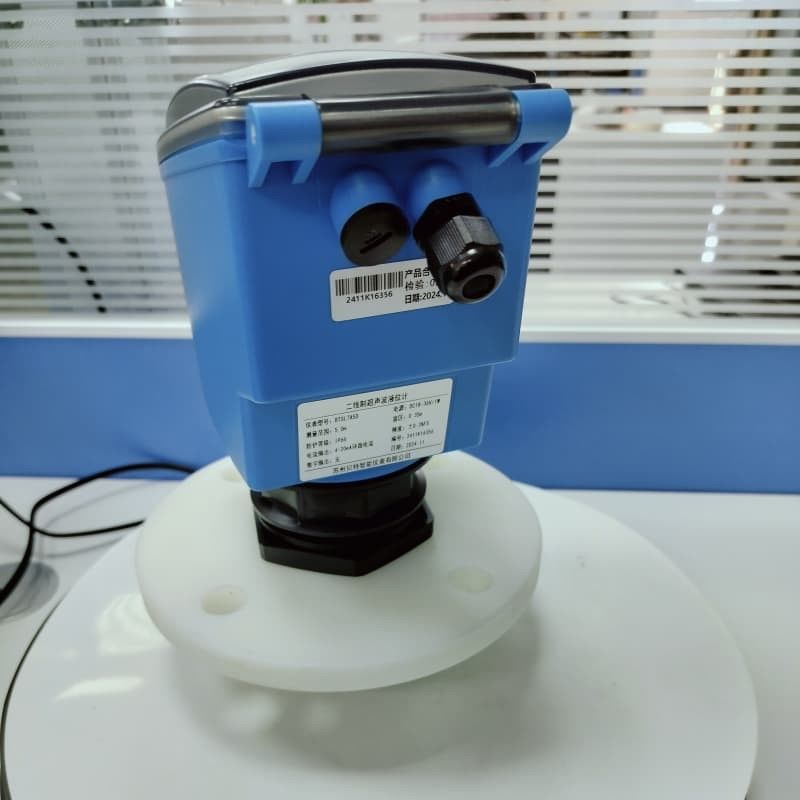

Mesureur de niveau de liquide à ultrasons haute performance haute précision

Le compteur de niveau ultrasonique à deux fils est un instrument de mesure du niveau du liquide couramment utilisé dont les paramètres techniques peuvent varier selon le fabricant et le modèle.mais comprennent généralement les principaux aspects suivants:

1. **Période de mesure**
- La plage de mesure du niveau de liquide est généralement de 0,3 à 30 mètres, et la plage spécifique dépend du modèle et du scénario d'application.

2Une zone aveugle.
- Habituellement de 0,2 à 0,5 m, ce qui indique la portée qui ne peut être mesurée efficacement près de la sonde.

3. ** Précision **
- La précision de mesure est généralement de ** ± 0,5% ~ ± 1% ** ou supérieure, selon la qualité de l'équipement et l'état d'étalonnage.

4. **Résolution**
- Généralement **1 mm** ou moins, ce qui détermine la capacité minimale de perception des changements du niveau du liquide.

5. **Tension de travail**
- Conception à deux fils, la tension d'alimentation est généralement de 24 V CC, et l'alimentation et la transmission du signal partagent deux fils.

6. **Signal de sortie**
- Généralement un signal analogique de 4 à 20 mA, qui peut être directement connecté au système PLC ou DCS.
7. **Température de l'environnement de travail**
- -20°C ~ 60°C ou une plage de température plus large, selon le matériau et la conception.
8. **Niveau de protection**
- Habituellement IP65 à IP68, adapté aux environnements humides ou poussiéreux.

9. ** Fréquence de transmission **
- Habituellement **20~200 kHz**, choisir des fréquences différentes pour s'adapter au type de liquide selon le scénario d'application.

10. **Méthode d'installation**
- Prend en charge plusieurs méthodes d'installation telles que le fil, la bride, la pendaison, etc. pour répondre aux besoins de différents scénarios.

11. **Matériel**
- la sonde et la coque sont principalement constituées de matériaux résistants à la corrosion (polypropylène, PVDF, acier inoxydable),adapté à des environnements complexes tels que l'industrie chimique et la protection de l'environnement.
12. **Médium de mesure**
- Peut être utilisé pour les milieux liquides tels que l'eau propre, les eaux usées, l'huile, etc. Certains modèles permettent de mesurer des particules solides ou en poudre.

13. **Autres paramètres**
- ** Temps de réponse **: généralement 1 seconde ou moins.
- Capacité anti-interférences: conception améliorée pour s'adapter à des environnements électromagnétiques complexes.
- ** Interface de communication (facultatif) **: Certains modèles prennent en charge le protocole HART ou la communication MODBUS.

S'il existe un modèle spécifique, vous pouvez confirmer les paramètres détaillés!

Conception avancée à deux fils pour l'automatisation industrielle avec mesureur de niveau de liquide à ultrasons

Le compteur de niveau ultrasonique à deux fils est un instrument utilisé pour mesurer le niveau de matières liquides ou solides.surveillance des matériaux et gestion environnementaleSon principe de fonctionnement consiste à utiliser la différence de temps de propagation des ondes ultrasoniques dans le milieu pour déterminer le niveau du liquide.Le dispositif calcule la hauteur du liquide ou la hauteur d'accumulation du matériau en émettant des signaux ultrasoniques et en recevant des signaux réfléchis.


Définition

Le détecteur de niveau de liquide à ultrasons est un instrument numérique de mesure du niveau de liquide contrôlé par un microprocesseur.L'onde sonore est réfléchie par la surface du liquide et est reçue par le même capteur ou récepteur à ultrasonsIl est converti en signal électrique par un cristal piézoélectrique ou un dispositif magnétostrictif, et est transmis et reçu par l'onde sonore.temps pour calculer la distance entre le capteur et la surface du liquide à mesurerEn raison de la mesure sans contact, le milieu de mesure est presque illimité et peut être largement utilisé pour mesurer la hauteur de divers matériaux liquides et solides.

Circuit d'émission multi-points à basse tension à impulsions multiples, circuit de réception multi-points à suppression du bruit à double équilibre
Il améliore la fiabilité de l'instrument, résout le problème de la mesure inexacte des niveaux de matériaux inégaux et améliore considérablement la capacité anti-interférence,lui permettant de fonctionner de manière stable près de la tour de transmission de la sous-station.
Réglage automatique de la puissance, contrôle du gain, compensation de température.
La technologie de détection de Yingling et ses fonctions logicielles riches conviennent à divers environnements complexes.
La technologie de calcul de la forme d'onde améliore la précision de mesure de l'instrument.
La fonction de suppression de l'écho d'interférence garantit l'authenticité des données de mesure.
La conversion D/A à 16 bits améliore la précision et la résolution de la sortie actuelle.
Le capteur est fabriqué en tétrafluoroéthylène et peut être utilisé dans diverses situations corrosives.
Formes de sortie multiples: sortie de relais programmable, sortie de courant de haute précision de 4 à 20 mA, sortie de communication numérique de Rs-485, sonde de niveau liquide ultrasonique divisée.


Spécification

Paramètres principaux du détecteur de niveau de liquide à ultrasons intégré

Principaux paramètres d'un détecteur de niveau de liquide à ultrasons de type split

Indicateurs techniques

Principe d'installation
Lorsque le liquimètre à ultrasons fonctionne, les ondes sonores pulsées à haute fréquence sont émises par le transducteur (sonde) et sont réfléchies par la surface de l'objet mesuré (surface de l'eau).L'écho réfléchi réfracté est reçu par le même transducteur (sonde) et converti en signal électrique. Le temps entre la transmission et la réception de l'impulsion (le temps de mouvement de l'onde sonore) est proportionnel à la distance entre le transducteur et la surface de l'objet.La relation entre la distance de transmission de l'onde sonore S, la vitesse du son C et le temps de transmission T peuvent être exprimés par la formule: S= CXT /2
Lors de l'installation d'un débitmètre à ultrasons, le problème de la zone aveugle du débitmètre à ultrasons doit être pris en considération.l'émetteur à ultrasons ne peut pas mesurer le niveau du liquidePar conséquent, lors de la détermination de la plage de mesure du liquimètre à ultrasons, une marge de 50 cm doit être laissée.la sonde émetteur doit être supérieure au niveau liquide maximal. la position est d'environ 50 centimètres. C'est seulement de cette façon que la surveillance précise du niveau de liquide et la sécurité du liquimètre à ultrasons peuvent être assurées.
Lors de l'utilisation réelle, en raison de considérations d'installation médiocres, le jaugeur de niveau de liquide a été immergé dans l'eau, ce qui a entraîné un endommagement complet du jaugeur de niveau de liquide.
Caractéristiques du compteur de niveau par ultrasons SGM
Faible prix, petite taille et poids léger, il peut être utilisé pour la mesure du niveau sans contact des liquides et des solides en vrac dans les industries alimentaire, chimique, des semi-conducteurs et autres,et peut être utilisé pour la surveillance à distance du niveau et le contrôle de la pompe.
Une attention particulière doit être accordée à l'installation mécanique: l'installation doit être perpendiculaire à la surface de l'objet à mesurer, éviter d'être utilisée pour mesurer des objets en mousse,et éviter d'être installé à une distance inférieure à la distance de la zone aveugle de la surface de l'objet mesuré (zone aveugle): chaque produit aura une norme, qui sera connue avec le produit), il convient de considérer que la poutre évite les matériaux de blocage et ne correspond pas à la bouche de remplissage et à la paroi du conteneur.Lors de la détection de gros objets solides, l'orientation de la sonde doit être ajustée pour réduire les erreurs de mesure.

Catalogue

Emballage et livraison


Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service OEM et ODM est disponible. Bienvenue à nous rendre visite en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
