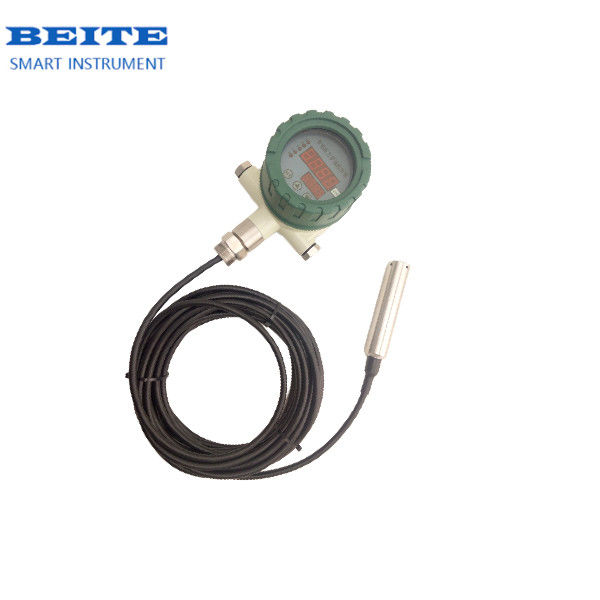

Mesureur de niveau sous-marine

Mètre de débit ignifugé à l'épreuve de l'explosion
Définition
Cette série de contrôleurs de transmission de pression/niveau liquide intelligents sont des produits intelligents de mesure et de contrôle de la pression à écran numérique qui intègrent la mesure de la pression, l'affichage,sortie et contrôleCe produit a une structure entièrement électronique. L'extrémité avant adopte un capteur de pression piézorésistif rempli d'huile avec un diaphragme d'isolation.d'une épaisseur n'excédant pas 10 mmCe régulateur de pression numérique intelligent est flexible, simple à utiliser, facile à déboguer, sûr et fiable.Il est largement utilisé dans l'hydroélectricité, de l'eau du robinet, du pétrole, de l'industrie chimique, des machines, de l'hydraulique et d'autres industries pour effectuer des mesures sur place, afficher et contrôler la pression/le niveau des milieux fluides.

L'instrument convient au stockage et à l'utilisation dans des situations où la température ambiante est de -20°C à 70°C et où l'humidité est inférieure à 80%.
Lors de la connexion de l'instrument à l'alimentation électrique, voir point 5.2 Connexion électrique pour le fonctionnement.
Lors du démontage de l'instrument, ne pas appliquer de force sur le boîtier.

Spécification


Je suis désolée.Les dimensions

Connexion mécanique:

Il peut être installé directement sur le tuyau hydraulique par l'intermédiaire du joint du tuyau sous pression (M20*1.5) (d'autres joints de taille peuvent être spécifiés lors de la commande).vibrations ou chocs sévères)Les connexions des tuyaux sous pression peuvent être déconnectées mécaniquement par micro-tubes.

Remarque: lorsque la portée de mesure est inférieure à 100 KPa, l'installation est verticale.

Les connexions électriques:

Afin d'éviter l'influence des interférences électromagnétiques, il convient d'accorder une attention particulière aux points suivants:

● Les lignes de raccordement doivent être aussi courtes que possible et des câbles protégés doivent être utilisés

●Eviter toute proximité directe avec les appareils de l'utilisateur ou le câblage des appareils électriques et électroniques susceptibles de causer des interférences.

●Si le tuyau est équipé d'un micro-tuyau, il faut le mettre à la terre séparément.

1. Fonction de réglage

Sortie: Il y a quatre sorties de commutation. La sortie correspondante se met en marche lorsque la valeur de prise du point de commutation est atteinte et se retourne lorsque la pression tombe en dessous de la valeur de dégagement.

Fixer le point de commutation

AL1H Cette valeur correspond à la valeur de tirage de l'interrupteur 1

AL1F Cette valeur est la valeur de dégagement de l'interrupteur 1

AL2H Cette valeur correspond à la valeur de tirage de l'interrupteur 2

AL2F Cette valeur est la valeur de dégagement de l'interrupteur 2

AL3H Cette valeur correspond à la valeur de tirage de l'interrupteur 1

AL3F Cette valeur est la valeur de dégagement de l'interrupteur 1

AL4H Cette valeur correspond à la valeur de tirage de l'interrupteur 2

AL4F Cette valeur est la valeur de dégagement de l'interrupteur 2

Cette valeur est la base.

FILT Cette valeur correspond à la valeur du filtre d'affichage.

END Enregistrer et quitter

valeur d'affichage = valeur de base + valeur mesurée, donc après la définition de la valeur de base, la valeur de contrôle est définie en fonction de la valeur d'affichage.

Note: le point d'interruption est déterminé par la configuration de la valeur de capture et de la valeur de dégagement.il s'agit de la sortie d'alarme limite supérieure (fonction normalement ouverte)Lorsque la valeur de prise est inférieure à la valeur de dégagement, il s'agit de la sortie d'alarme de limite inférieure (fonction normalement fermée).La différence entre la valeur et la valeur de libération est l'hystérésis du point d'interruption.

Exemple: pour régler le point de commutation 1 comme sortie d'alarme limite supérieure (fonction normalement ouverte) à 4 MPa

Aspiration et déconnexion à moins de 3,95 MPa; point de commutation 2 est la sortie d'alarme de limite inférieure (fonction normalement fermée) Déconnexion à 10 Mpa, aspiration et connexion inférieures à 9,95 Mpa:Entrez dans le menuParamètres

AL1H est égal à 4,00 AL1F est égal à 3.95

AL2H est égal à 9,95 AL2F est égal à 10.00

●Appuyez sur la touche “SET”

● Affichage de la clé (invitation au mot de passe)

●Appuyez sur la touche ▲ ou ▼ pour saisir le mot de passe ?? 1??.

● Appuyez sur la touche SET pour confirmer

●Appuyez sur la touche ▲ ou ▼ pour faire défiler vers le haut ou vers le bas pour sélectionner le menu (AL1H, AL1F, AL2H, AL2F,,,,, END)

●Appuyez sur la touche " SET " pour entrer dans le menu sélectionné.

●Appuyez sur la touche ▲ ou ▼ pour modifier les paramètres

●Appuyez sur la touche "SET" pour confirmer. Si nécessaire, utilisez les touches ▲ ou ▼ pour sélectionner d'autres menus à modifier.

● Une fois la modification terminée, sélectionnez le menu " END " et appuyez sur la touche " SET " pour confirmer l'enregistrement et la sortie.

●Si aucune touche n'est appuyée pendant 30 secondes, elle sort automatiquement de l'état de réglage, mais les données modifiées ne sont pas enregistrées.

Instructions d'utilisation

1L'instrument convient au stockage et à l'utilisation lorsque la température ambiante est de -20°C à 70°C et que l'humidité est inférieure à 80%.

2Lors de la connexion de l'instrument à l'alimentation électrique, veuillez consulter la section 5.2 Connexion électrique pour le fonctionnement.Ce n'est qu'après confirmation que l'opération est correcte que l'alimentation peut être activée pour le fonctionnement..

3. Lors du démontage de l'instrument, ne pas appliquer de force sur le boîtier.

2. Garantie

Tant que l'utilisateur respecte les règles d'utilisation et de protection, l'instrument est garanti pendant un an à compter de la date d'expédition.Notre société accueille les lettres., appels et suggestions des utilisateurs à tout moment.

Emballage et livraison


Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service d'OEM et d'ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
