Transmetteurs de pression sans fil pour la mesure de la pression des puits de pétrole et de gaz

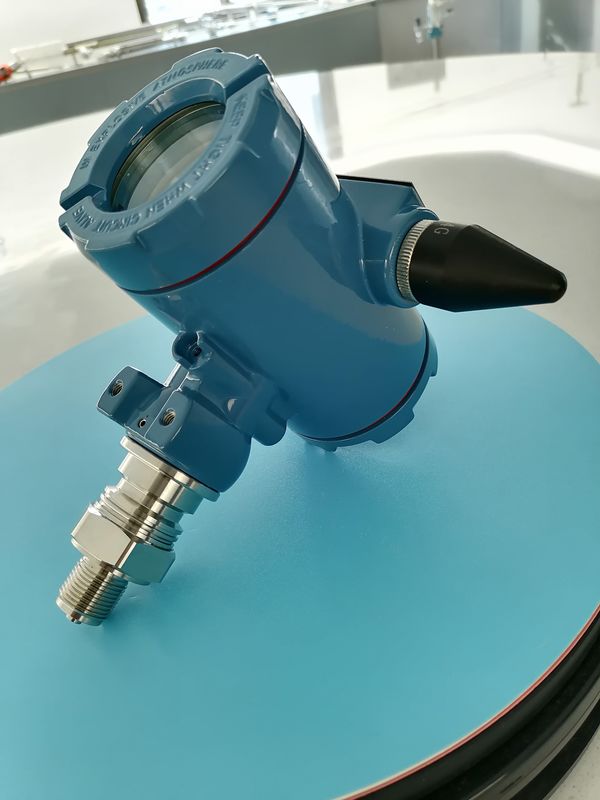

Présentation de l'image du produit

Un émetteur de pression sans fil est un dispositif utilisé pour mesurer et transmettre des données de pression.Il transmet des signaux de pression à l'extrémité réceptrice par le biais de la technologie de communication sans fil pour réaliser la surveillance à distance et la transmission de donnéesComparés aux transmetteurs de pression traditionnels câblés, les transmetteurs de pression sans fil ne nécessitent pas de câblage, sont plus flexibles à installer,et sont adaptés à une utilisation dans des applications où le câblage n'est pas facile ou où des appareils mobiles sont utilisés.

Composition de l'émetteur de pression sans fil
1. ** Capteur de pression**: détecte la pression du milieu mesuré et la convertit en signal électrique.
2. **Circuit de traitement du signal**: conditionne et amplifie le signal électrique pour sa transmission.
3. **Module de communication sans fil**: Transmet le signal traité sans fil, par exemple LoRa, Zigbee, NB-IoT, Wi-Fi ou Bluetooth.
4. **Système d'alimentation**: Généralement alimenté par batteries, et certains utilisent l'énergie solaire ou d'autres méthodes d'auto-alimentation.
5. **Enveloppe et protection**: Pour s'adapter à des environnements industriels difficiles, on utilise généralement des enveloppes résistantes à la corrosion, à l'eau et à l'explosion.

Scénarios d'application
- **Automatisation industrielle**: Convient pour la surveillance de la pression des conduites d'usine, des réservoirs de stockage, des chaudières, etc.
- **Industrie pétrolière et gazière**: utilisée pour la mesure de la pression dans les gisements pétroliers et gaziers.
- **Traitement de l'eau et protection de l'environnement**: surveillance des équipements de traitement de l'eau et de la pression des conduites.
- Système HVAC: détecte les changements de pression dans les systèmes de climatisation et de climatisation.
- **agriculture intelligente**: surveiller la pression de l'eau dans les systèmes d'irrigation.

Les avantages
- **Flexible installation**: aucun câblage n'est requis, ce qui permet d'économiser du temps et des coûts d'installation.
- **Maintenance facile**: réduire les réparations dues à des dommages ou à une usure des câbles.
- **surveillance à distance**: prend en charge la transmission de signaux sur de longues distances et convient à la surveillance distribuée.
- **Forte adaptabilité**: peut être utilisé dans des environnements difficiles, tels que des températures élevées, une humidité élevée ou des situations inflammables et explosives.

Les émetteurs de pression sans fil améliorent le niveau d'intelligence des équipements en combinant la technologie de détection et la technologie de communication sans fil.notamment dans le domaine de l'Internet industriel des objets (IIoT).

La position correcte du tuyau de procédé émetteur dépend du milieu à mesurer.
1) Les supports corrosifs ou surchauffés ne peuvent pas être en contact direct avec l'émetteur;

2) empêcher les scories de se déposer à l'intérieur du tube sous pression;

3) Utilisez le tube à pression le plus court possible;

4) La hauteur hydraulique des deux conduites sous pression doit être équilibrée;

5) Le tuyau sous pression doit être installé dans un endroit où le gradient et les fluctuations de température sont faibles;

Lors de la mesure de la pression des gaz, il est nécessaire d'installer un tuyau inducteur de pression relié au tuyau de procédé à moins de 45° de direction verticale vers le haut ou vers le haut.L'émetteur doit être installé au-dessus du port de pression latérale pour permettre la décharge du liquide dans le pipeline de procédé.Lors de la mesure de la pression du liquide, il est nécessaire d'installer un tuyau inducteur de pression relié à la conduite de procédé dans la direction horizontale ou à moins de 45° vers le bas dans la direction horizontale.L'émetteur est installé sous le port de pression sur le côté pour permettre le gaz à être déchargé dans le pipeline de processus.

Spécification

Le processus d'installation d'un émetteur de pression sans fil est relativement simple et flexible, mais afin d'assurer sa précision de mesure et sa stabilité de communication,Certains points d'installation doivent être pris en compte.. Voici les étapes d'installation et les précautions à prendre pour l'émetteur de pression sans fil:

Étapes d'installation

1. **Sélectionnez le lieu d'installation**
- Veillez à ce que l'emplacement de l'installation puisse refléter la pression réelle mesurée et évitez les angles morts ou les courbes de tuyauterie.
- Choisissez un endroit sans interférences et évitez les sources d'interférences électromagnétiques fortes, telles que les convertisseurs de fréquence, les émetteurs radio, etc.
- s'assurer que le signal peut être transmis en douceur à l'extrémité réceptrice; pour la transmission longue distance, s'assurer qu'il n'y a pas trop d'obstacles.

2. **Connecter le support de mesure**
- Utilisez un connecteur approprié pour connecter l'émetteur au tuyau sous pression ou à l'interface sous pression.
- Assurez-vous que l'interface est bien scellée pour éviter toute fuite affectant la précision de mesure.
- Évitez l'exposition directe à de fortes vibrations ou à des changements de température drastiques pendant l'installation.

3. **Configuration de l'alimentation électrique et de la communication sans fil**
- Vérifiez que l'alimentation de la batterie ou de l'alimentation externe de l'émetteur est suffisante.
- Configurer le module de communication sans fil et définir les paramètres de communication, tels que la fréquence, l'adresse d'identification, la vitesse de transmission des données, etc.S'assurer que la configuration de communication correspond à l'extrémité réceptrice.
- Dans les cas où des exigences en matière de résistance à l'explosion s'imposent, veillez à ce que des batteries ou des sources d'alimentation à résistance à l'explosion qui répondent aux normes soient utilisées.

4. **Teste du signal**
- Une fois l'installation terminée, effectuer un test de signal pour confirmer que les données peuvent être transmises normalement à l'extrémité réceptrice.
- Tester la précision de mesure de l'émetteur de pression et calibrer l'émetteur pour qu'il réponde aux exigences de mesure.

5. **Réglez l'émetteur**
- Utilisez des supports ou des brides de fixation appropriés pour installer fermement l'émetteur afin d'éviter son relâchement.
- Si elle doit être installée à l'extérieur, il est préférable d'utiliser un couvercle de protection pour protéger l'appareil contre les facteurs naturels tels que le vent et la pluie.

Précautions à prendre

- **Éviter les vibrations**: si l'appareil est installé dans un endroit où les vibrations sont élevées, des mesures de réduction des vibrations doivent être prises, comme l'ajout de coussins de réduction des vibrations.
- ** Maintenance régulière**: vérifier la puissance de la batterie de l'appareil et remplacer ou recharger régulièrement la batterie.
- ** Mesures de protection**: pour les environnements difficiles, veillez à ce que l'émetteur soit équipé d'un boîtier d'un niveau de protection suffisamment élevé, tel que IP65 ou un niveau d'étanchéité à l'eau et à la poussière supérieur.
- **Protection contre la foudre et mise à la terre**: lors de l'installation dans des zones fréquemment éclairées, envisager des mesures de protection contre la foudre et faire un bon travail de mise à la terre.
Suggestions d'installation pour les occasions spéciales

- **Environnement à haute ou basse température**: Sélectionnez un émetteur adapté à la plage de température afin d'éviter que l'équipement ne soit endommagé par une température élevée ou basse.
- **Environnement explosif**: utiliser des émetteurs de pression sans fil à l'épreuve des explosions et veiller au respect des normes et exigences en matière de sécurité contre les explosions.
- **Environnement marin ou corrosif**: Sélectionnez un émetteur en matériaux résistants à la corrosion pour prolonger la durée de vie de l'équipement.

Une installation correcte peut assurer la précision de mesure et la stabilité de transmission des données de l'émetteur de pression sans fil et prolonger sa durée de vie.

Maintenance du produit
1Toutes les connexions de l'émetteur intelligent ne peuvent être détachées ou démontées à volonté.
2. L'émetteur de pression intelligent doit être placé et manipulé avec précaution pour éviter les dommages au diaphragme et à d'autres accessoires.Il devrait être retourné à notre entreprise.. Lors du retour, veillez à protéger le diaphragme de l'émetteur et ne le laissez pas endommagé pendant le transport.Emballez le composant entier dans des matériaux anti-vibration et renvoyez-le à notre entreprise.

Déballage et intégralité du produit
1Lors du déballage, vérifiez que l'emballage est intact et que le modèle, les spécifications et le contrat de commande de l'émetteur sont conformes à la liste d'emballage.Vérifiez si les accessoires aléatoires sont complets.
2. accessoires de différentiel de pression / transmetteur de pression
● 1 exemplaire du manuel d'utilisation
● 1 exemplaire du certificat de produit
● 1 copie des données d'inspection en usine du produit
● 1 ensemble de prise, prise de câblage, support de montage et carte en U (facultatif)

Emballage et livraison


Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure de niveau et de débit.
Le service OEM et ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
