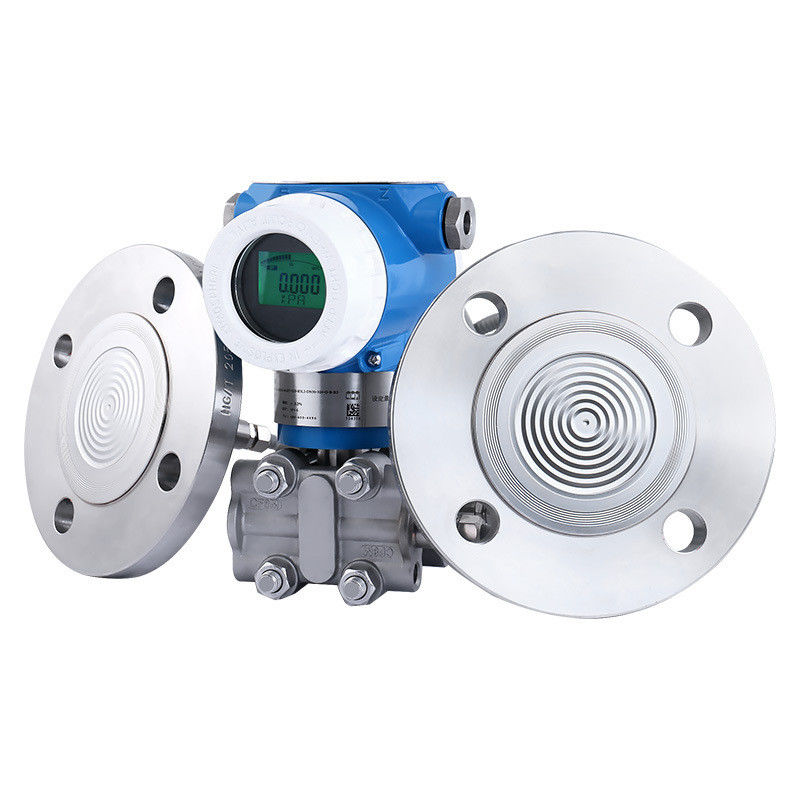

Transmetteur de pression à double bride pour la mesure précise de la pression et de la pression différentielle

Avertissement et mise en garde

Définition
 Pour les émetteurs de pression/différentielle, il existe deux supports de montage et la méthode d'installation est la méthode d'installation typique.Fixer le transmetteur de pression au support de montage avec les 4 boulons fournis. Then fix the pipe-mounted bracket (B1) and the transmitter on a horizontal or vertical pipe of about φ50mm through U-shaped bolts or fix the panel-mounted bracket (B2) on the instrument panel with M10 bolts (prepared by the user)Pour faciliter le raccordement de la bride ou de l'articulation de transition à la conduite sous pression, la direction de l'émetteur peut être tournée.Il n'y aura pas de changement au point zéro.Si la bride est tournée vers une position horizontale, le changement résultant du point zéro est égal à la différence de niveau du liquide causée par le changement de position.

Vérifiez si l'alimentation de l'émetteur de pression différentielle est connectée à l'envers et si les pôles positif et négatif de l'alimentation sont correctement connectés.Mesurer l'alimentation de l'émetteur pour voir s'il y a une tension de 24 V CC; il doit être assuré que la tension d'alimentation fournie à l'émetteur est ≥ 12 V (c'est-à-dire que la tension à la borne d'entrée de l'alimentation de l'émetteur est ≥ 12 V).S' il n' y a pas d' alimentation, vérifier si le circuit est déconnecté, si l'instrument de détection est mal sélectionné (l'impédance d'entrée doit être ≤ 250Ω), etc. Si l'émetteur de pression est équipé d'une tête de compteur,vous devez vérifier si la tête du compteur est endommagée (vous pouvez d'abord court-circuiter les deux fils de la tête du compteur. Si le court-circuit est normal, cela signifie que la tête du compteur est endommagée).Si le compteur est endommagéSi vous avez un problème avec l'émetteur de pression différentielle,vous pouvez connecter un ampéromètre en série au circuit d'alimentation 24V pour vérifier si le courant est normalSi c'est normal, cela signifie que l'émetteur est normal.Vérifiez si l'alimentation est connectée à l'extrémité d'entrée de puissance de l'émetteur, et connectez le câble d'alimentation au port de connexion.

Spécification


● large plage de mesure: 0-0,2 kPa-41,37 Mpa;
● La précision est supérieure à 0,075 et le rapport de portée est supérieur à 100:1;
● Il réalise vraiment l'isolation électrique, réduit l'impact de la mise à la terre et améliore les performances anti-interférences.
● Une conception améliorée de l'anti-interférence, une forte capacité d'anti-interférence sur place.
● Le circuit central de l'émetteur intelligent est constitué de capteurs intégrés et encapsulés dans leur ensemble, ce qui rend l'émetteur très fiable.
● Décalage de température minimal: lors de la compensation de température sur l'émetteur, la carte de circuit imprimé et le capteur effectuent une compensation de température unifiée dans le même champ de température,l'effet de compensation est donc meilleur et la dérive de température est encore réduite;
● Le réglage du point zéro et de la portée ne s'affectent pas mutuellement;
● Des fonctions de configuration puissantes sur place: point zéro, échelle complète, affichage, unité, limites supérieures et inférieures de la plage, amortissement, etc. sont réglables.
● Affichage LCD rétroéclairé à haute luminosité pour une lecture facile dans les environnements sombres.
● Le capteur dispose d'une mémoire non volatile;
● Une bonne stabilité, une grande précision, un amortissement réglable et une forte résistance à la surcharge à sens unique;
● Système à deux fils, conforme au protocole HART®.
● Pas de pièces de transmission mécaniques, moins de travaux d'entretien, résistant aux vibrations;
● Le matériau du diaphragme en contact avec le milieu est facultatif, et la coque à l'épreuve de l'explosion est facultative;
Je suis désolée.


 Emballage et livraison


Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service d'OEM et d'ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
