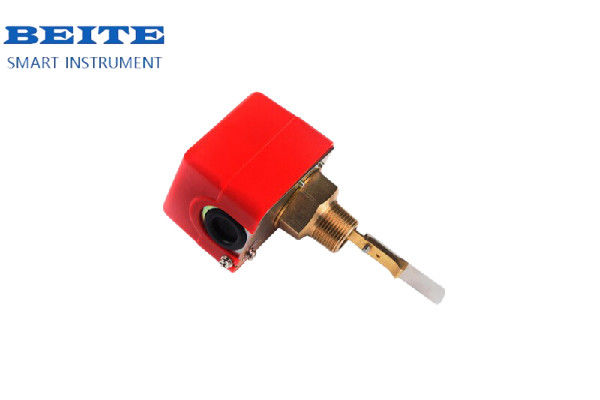

Commutateur de débit de type déflecteur

Caractéristiques du produit:

1. aperçu L'interrupteur d'écoulement de baffle est entièrement en acier inoxydable et ses performances sont meilleures que celles des interrupteurs d'écoulement ordinaires.La connexion en fichier intégré adopte le fil G1Le type de section de tuyau adopte une connexion par bride, et des structures spéciales peuvent être personnalisées selon les exigences du client.
Principaux indicateurs techniques
◆Température ambiante: -40-90°C
◆ Position d'installation: la flèche sur la coque correspond à la direction du débit
◆ Température moyenne: -40 à 150 °C
◆ L'installation est réalisée par des conduites: DN15~DN150
◆ Capacité de contact: AC250V 1A (résistant), une paire de contacts normalement ouverts et normalement fermés.
◆ Résistance à la pression: 4,0 MPa
◆ fil de raccordement: fil de tuyauterie G1 ou autres tailles

◆Flanche de raccordement: HGANSIJIS/DIN en option
◆ Norme de protection: IP65

Spécification

  Installation
1. Le fil de connexion est un fil de tuyau conique de 1 ′′. Faites attention à envelopper le ruban de matière première PTFE autour du fil conique pendant l'installation.

2. Connexion de la bride, correspondant à l'interrupteur de débit de la bride inverse, sélectionnez le joint d'étanchéité approprié et installez des boulons pour supporter une force égale.
3La déviation est cohérente avec la direction du débit du milieu.
4Il doit y avoir une longue section droite de tuyau avant et après l'interrupteur de débit, supérieure à 5 fois le diamètre du tuyau.

Réglage du point de commutation
Si l'utilisateur a besoin de régler avec précision le point d'interruption, veuillez le proposer à l'usine lors de l'achat, et l'usine le calibrera.Lorsque l'interrupteur de roseau (partie en plastique noir) se déplace contre la direction du débit d'eau, la valeur d'action augmente (c'est-à-dire qu'un débit plus important est nécessaire pour ouvrir l'interrupteur), sinon, la valeur d'action diminue.ils peuvent d'abord se familiariser avec le processus d'action de l'interrupteur avant de le réglerLorsque le commutateur n'est pas installé dans le champ, déplacer la lunette à la main, l'ajuster et répéter pour vérifier que le réglage du point de commutation est correct.Afin de surveiller si l'interrupteur fonctionne, un multimètre peut être connecté au circuit de commutation pour déterminer si l'opération se produit.

Tableau de débit

Emballage et livraison


Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service d'OEM et d'ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
