Commutateur de débit thermique
  • Commutateur de débit thermique
  • Commutateur de débit thermique
  • Commutateur de débit thermique
  • Commutateur de débit thermique
  • Commutateur de débit thermique
  • Commutateur de débit thermique
  • Commutateur de débit thermique

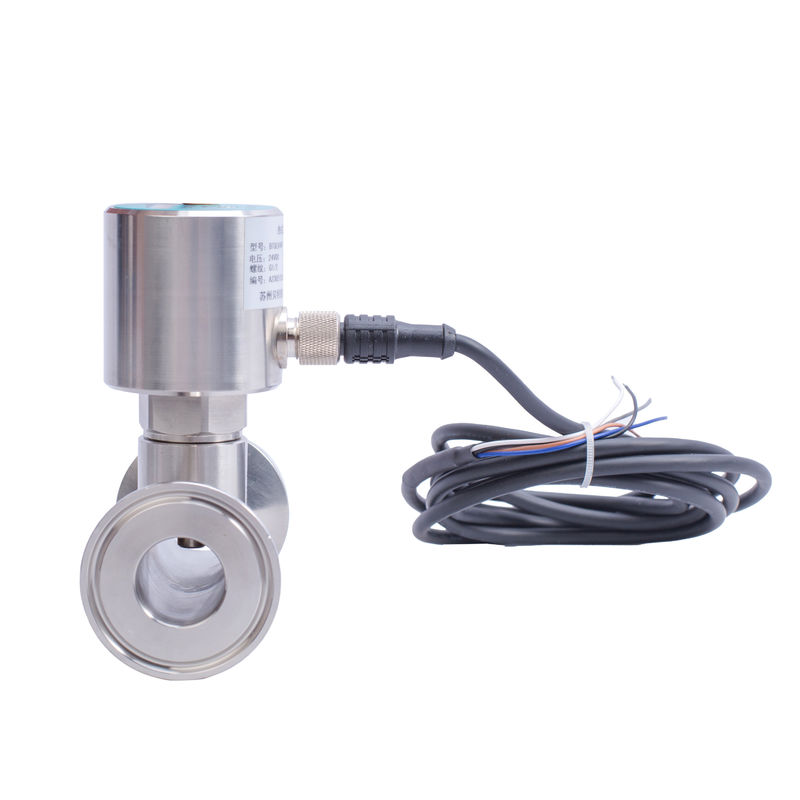

Commutateur de débit thermique

Lieu d'origine Chine
Nom de marque BEITE
Certification CE ISO
Numéro de modèle NT1département d'État
Détails du produit
Mettre en évidence:

commutateur de débit d'air thermique

,

commutateur de débit thermique de dispersion

,

type de dispersion thermique du commutateur de débit

Conditions de paiement et d'expédition
Quantité de commande min
1 pièce
Prix
Negotiate
Détails d'emballage
carton ou demande des clients disponible
Délai de livraison
5 jours ouvrables après le paiement
Conditions de paiement
T/T, Western Union
Capacité d'approvisionnement
3000 pièces/pièces par mois mini débitmètre
Description du produit

Définition



I. Résumé

L'interrupteur de débit TFS-800 est un instrument de mesure qui peut surveiller le débit de liquide dans le pipeline en temps réel et fournir une sortie de signal.La valeur de commutation peut être réglée en continu sur place, avec une faible perte de pression et une structure compacte. Plusieurs LED peuvent afficher l'état du débit et l'état de commutation en temps réel.le produit est adapté à une variété d'exigences en matière de diamètre des tuyaux et peut être utilisé pour surveiller le débit des fluides dans les pipelinesIl est largement utilisé dans l'industrie hydroélectrique,l'industrie hydraulique industrielle et d'autres endroits où la surveillance du débit du fluide des pipelines est requise.

2. Paramètres de performance

Plage de mesure: 1 ̊150 cm/s (eau), 3 ̊/s ̊300 cm/s (huile)

200 à 3000 cm/s (gaz)

u Voltage de fonctionnement: 24±20% VDC;

u consommation de courant: < 90 mA;

u Sortie de signal: relais (SPDT), transistor PNP;

Caractéristiques du transistor:

u Voltage de commutation: 24 ± 20% VDC;

u Courant de commutation: ≤ 1,2 A;

Caractéristiques du relais:

U Voltage de commutation: ≤ 250 VAC/30 VDC;

u Courant de commutation: ≤ 3A;

u Temps d'initialisation: valeur typique de 8 secondes (2 à 15 secondes);

u Temps de réponse: valeur typique de 2 s (1 à 15 s);

u Gradient de température: limite supérieure de 250°C/min;

U Niveau de protection: IP67

u Température moyenne: -20 à 80°C;

u Température ambiante: -10°70°C;

u Température de stockage: -20 à 85°C;

u Niveau de résistance à la pression: 10 MPa;

U Matériau de la sonde: acier inoxydable 304

U Matériau de la coque: acier inoxydable 304

3Application du produit

Le composant de détection et l'unité de traitement du signal de ce produit sont des structures intégrées et les paramètres de surveillance du débit sont ajustés en permanence.La plage de surveillance est liée au débitCe produit est utilisé pour des fonctions de surveillance dans les aspects suivants: (1) débit moyen/débit inférieur;

(2) La présence/absence du milieu; (3) Le débit/stationnité du milieu.

Ce produit utilise 6 voyants de différentes couleurs disposés en rangée sur le panneau pour afficher l'état d'alarme et l'évolution du débit, et produit des signaux de commutation par un seul relais.Les significations des 6 feux indicateurs sont les suivantes::

1 voyant rouge: lorsque le voyant est allumé, le débit réglé n'a pas été atteint;

Commutateur de débit thermique 0

1 voyant jaune: lorsqu'il est allumé, le débit réglé est atteint/dépassé et le relais commence à agir;

Commutateur de débit thermique 1

4 feux d'indicateur verts: lorsque le débit est dépassé, ils s'allument en séquence. Plus il y a de feux, plus le débit est élevé. Lorsque le débit diminue, ils s'éteignent dans l'ordre inverse.

Commutateur de débit thermique 2

4Structure de l'apparence et définition électrique

L'interrupteur de débit utilise la méthode de raccordement par câble ou par connecteur.

Tracé des dimensions de la structure:

Commutateur de débit thermique 3

Définition électrique: M12*1 bouchon d'aviation

Commutateur de débit thermique 4

Tableau 1 Définition électrique

Diagramme de câblage
Je suis désolée.Commutateur de débit thermique 5

Commutateur de débit thermique 6

5. Installation du produit

1Lors de l'installation du produit, la sonde doit être complètement immergée dans le fluide.Veillez à utiliser les méthodes appropriées pour éviter de pousser la sonde contre la paroi du tuyau en dessous.

2Lorsque le fluide ne peut pas remplir complètement le tuyau, le produit doit être installé au fond du tuyau (figure 3).

Commutateur de débit thermique 7

3Si le tuyau peut contenir des sédiments, veuillez installer le produit sur la paroi latérale du tuyau, l'installer horizontalement (figure 4) et éviter l'air et les sédiments.

Commutateur de débit thermique 8

4Lorsque le produit est installé sur un tuyau droit éloigné d'un virage ou d'une intersection, la longueur du tuyau droit ne doit pas être inférieure à 4 fois le diamètre du tuyau.





6. Ajustement du produit

Après l'installation du produit sur le tuyau, veuillez connecter les fils selon la connexion électrique.Allumez l'alimentation et attendez que le produit fonctionne de manière stable pendant 2 minutes avant de commencer à régler.

Commutateur de débit thermique 9

Comme le montre la figure 5, dévrez la vis antipoussière de l'extrémité supérieure du produit et vous verrez l'extrémité de réglage du potentiomètre.Mettez-vous à l'extrémité de sortie du produit et utilisez un tournevis à tête plate pour faire pivoter l'extrémité de réglage du potentiomètre dans le sens horaire. La lumière d'indicateur passera de gauche à droite. Elle s'allume en séquence et s'éteint à tour de rôle. Pour différentes applications, suivez les étapes ci-dessous pour régler.Si l'effet d'ajustement n'est pas satisfaisant à un moment donné, vous pouvez répéter le réglage plusieurs fois.attendre que le fluide coule de manière stable pendant 15 à 30 secondes avant de régler le potentiomètre à chaque fois que le débit change.

● Flux des médias/débit réduit

1. établir un débit limite inférieur ou un débit standard inférieur au débit de surveillance établi;

2. Ajustez le potentiomètre pour que la LED rouge s'allume;

3. rétablir le débit à contrôler, faire le débit du milieu au débit qui doit être surveillé,et régler le potentiomètre de manière à ce que le voyant jaune et au moins un voyant vert soient allumés.

●Les médias sont immobiles/fluent

Réglez le potentiomètre de façon à ce que lorsque le milieu de pipeline ne coule pas, le voyant rouge s'allume.le voyant jaune et au moins un voyant vert s'allument.

●Les médias existent ou non

Ajustez le potentiomètre de manière à ce que, lorsqu'il n'y a pas de milieu dans le pipeline, le voyant rouge s'allume.la lumière jaune et au moins une lumière verte seront allumées.

7Précautions

Veuillez lire attentivement ce manuel avant utilisation et effectuer le câblage correct selon le raccordement électrique du produit.

Avant de brancher l'alimentation, vérifiez que la tension de l'alimentation est dans la plage d'alimentation du produit.

Faites attention à la direction et à la méthode d'installation.

8. Responsabilité

Dans un délai d'un an à compter de la date d'expédition, notre société remplacera ou réparera gratuitement les produits présentant des défauts de qualité causés par des problèmes de matériaux et de fabrication;pour les défaillances du produit causées par des raisons autres que la qualité pendant l'utilisation, notre société sera responsable des réparations et ne facturera que le coût du matériel.



Emballage et livraison
Insertion type thermal gas mass flow meter RS-485,Modbus,RTU 1

Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service d'OEM et d'ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
