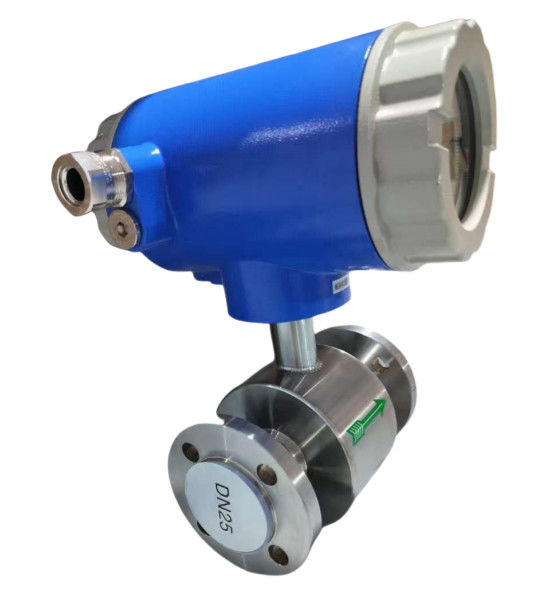

Le débitmètre électromagnétique est un instrument de mesure de débit basé sur le principe d'induction électromagnétique de Faraday et est souvent utilisé pour mesurer le débit de liquides ou de boues conducteurs. Son principe de fonctionnement repose principalement sur la loi de l'induction électromagnétique, et le processus spécifique est le suivant :
1. **Principe de l'induction électromagnétique** :
Selon la loi de Faraday sur l'induction électromagnétique, lorsqu'un fluide conducteur traverse un champ magnétique uniforme, les particules chargées dans le fluide génèrent une force électromotrice (c'est-à-dire une tension induite) sous l'action du champ magnétique. Cette force électromotrice est liée à des facteurs tels que le débit du fluide, l’intensité du champ magnétique et le diamètre intérieur du tuyau.
2. **Composition structurelle** :
- **Aimant** : utilisé pour générer un champ magnétique constant.
- **Électrodes** : situées de part et d'autre du tuyau du débitmètre, utilisées pour mesurer la tension induite générée dans le fluide.
- **Pipeline** : Tuyau dans lequel passe le fluide, généralement constitué d'un matériau isolant pour garantir qu'il n'affecte pas le champ électrique.
- **Processeur de signal** : utilisé pour convertir la tension induite en un signal de débit.
3. **Processus de travail** :
- Le débitmètre électromagnétique conduit le courant à travers le fluide dans le tuyau et l'aimant génère un champ magnétique perpendiculaire à la direction d'écoulement à l'extérieur du tuyau où le fluide s'écoule.
- Lorsque le fluide traverse le champ magnétique, selon la loi de Faraday, les particules chargées (telles que les ions) présentes dans le fluide sont déviées sous l'action du champ magnétique, générant une force électromotrice. L'ampleur de cette force électromotrice est proportionnelle au débit du fluide.
- La force électromotrice du fluide est reçue par l'électrode et transmise au processeur de signal à travers le fil.
- Le processeur de signal calcule le débit du fluide sur la base du signal de tension mesuré et le convertit en un signal numérique adapté à l'affichage ou à l'enregistrement.
4. **Formule de calcul du débit** :
L'amplitude de la force électromotrice (( E )) est proportionnelle au débit de fluide (( v )), et la formule est :
[
E = k cdot B cdot v cdot D
]
Où:
- ( E ) est la tension induite.
- ( k ) est une constante.
- ( B ) est l'intensité du champ magnétique.
- ( v ) est le débit.
- ( D ) est le diamètre intérieur du tuyau.
Selon cette formule, le débit (( Q )) peut être calculé par la tension induite.
5. **Avantages** :
- **Aucune pièce mécanique mobile** : Par conséquent, la maintenance est faible et la durée de vie est longue.
- **Large gamme d'applications** : il peut être utilisé pour divers liquides et boues conducteurs, et est largement utilisé dans les industries chimiques, de traitement des eaux usées, de transformation des aliments et autres.
- **Haute précision** : il peut fournir une mesure de débit de haute précision.
- **Non affecté par la densité, la viscosité, etc. du fluide** : Il est uniquement lié au débit et à la conductivité du fluide.
6. **Conditions applicables** :
- Le fluide doit être conducteur ou avoir une certaine conductivité (comme l'eau, l'acide, l'alcali, la boue, etc.).
- La position d'installation du débitmètre doit garantir la stabilité de l'écoulement du fluide et éviter les fortes turbulences et vibrations.
En général, le principe de fonctionnement du débitmètre électromagnétique est de calculer le débit en fonction du débit du fluide, de l'intensité du champ magnétique du pipeline et de la force électromotrice grâce à la loi d'induction électromagnétique de Faraday, qui présente les avantages d'une haute précision. et une stabilité à long terme.
Lors de la sélection d'un débitmètre électromagnétique, il est généralement nécessaire de déterminer le modèle approprié en fonction des paramètres clés suivants. Ces paramètres affectent les performances, les coûts d'installation et d'exploitation du débitmètre. Voici les paramètres généraux à prendre en compte lors de la sélection d'un débitmètre électromagnétique :
1. **ID du pipeline (taille du pipeline)**
- **Plage de diamètre intérieur** : La plage de mesure du débitmètre électromagnétique est généralement liée au diamètre intérieur du tuyau. Les dimensions courantes des tuyaux varient de quelques millimètres à plusieurs mètres.
- **Le diamètre intérieur du débitmètre** doit correspondre au diamètre intérieur du tuyau mesuré pour garantir que le fluide peut s'écouler de manière stable à travers le capteur. Généralement, un débitmètre électromagnétique avec un diamètre intérieur identique ou légèrement supérieur à celui du tuyau est sélectionné pour obtenir une mesure de débit stable.
2. **Plage de débit**
- **Débit maximum** : Tenez compte de l'exigence de débit maximum dans l'application. Lors de la sélection d'un débitmètre, la plage de mesure du débitmètre doit couvrir toute la plage de variation du débit pour garantir la précision.
- **Débit minimum** : La précision de mesure du débitmètre électromagnétique est médiocre dans des conditions de faible débit, assurez-vous donc que le débitmètre sélectionné peut répondre à l'exigence de débit minimum.
3. **Plage de débit**
- **Plage de débit** : Le débit est l'un des facteurs clés pour la précision de mesure du débitmètre électromagnétique. Différents débitmètres ont différentes plages de débit applicables. D'une manière générale, la plage de débit des débitmètres électromagnétiques se situe approximativement entre 0,3 m/s et 10 m/s. Sélectionnez la plage de débit appropriée en fonction des caractéristiques du fluide et des conditions de débit réelles.
4. **Propriétés des fluides**
- **Conductivité** : Les débitmètres électromagnétiques ne peuvent mesurer que des fluides conducteurs, il est donc nécessaire de s'assurer que le fluide a une certaine conductivité (comme l'eau, la boue, l'acide, l'alcali, etc.). La conductivité du fluide doit généralement être supérieure à 5 µS/cm.
- **Température du fluide** : Différents types de débitmètres électromagnétiques ont différentes plages de températures de fonctionnement applicables. La température de fonctionnement courante est de -20 ℃ à +150 ℃, et certains modèles spéciaux peuvent résister à des températures plus élevées ou plus basses. Choisissez un débitmètre adapté en fonction de la température du fluide.
- **Pression du fluide** : Sélectionnez le débitmètre en fonction de la pression dans les conditions de travail réelles pour garantir que le débitmètre ne sera pas endommagé pendant le fonctionnement. Les plages de pression courantes sont généralement de 6 bars, 16 bars ou 40 bars.
5. **Emplacement et méthode d'installation**
- **Méthode d'installation** : Les débitmètres électromagnétiques sont généralement installés horizontalement ou verticalement. Pour les fluides non visqueux, une installation horizontale peut être sélectionnée ; pour les fluides contenant des particules solides, une installation verticale est recommandée. La méthode d'installation appropriée doit être sélectionnée en fonction de la disposition de la canalisation et des propriétés du fluide.
- **Longueur de la section de tuyau droite** : Les débitmètres électromagnétiques ont des exigences élevées en matière de stabilité de l'écoulement du fluide et nécessitent généralement une section de tuyau droite de 5 à 10 fois le diamètre intérieur du pipeline avant et après le débitmètre pour réduire les perturbations de la vitesse d'écoulement causées. par les coudes, les valves, etc.
6. **Matériau de l'électrode et matériau du revêtement**
- **Matériau de l'électrode** : Le matériau de l'électrode doit être sélectionné en fonction de la corrosivité du fluide. Les matériaux courants incluent l'acier inoxydable, le titane, le platine, etc. Pour les fluides hautement corrosifs, des matériaux offrant une plus grande résistance à la corrosion (tels que l'alliage de titane ou le platine) sont généralement sélectionnés.
- **Matériau de revêtement** : Le matériau de revêtement a une influence importante sur la stabilité chimique du fluide et la durée de vie du débitmètre. Les matériaux de revêtement courants comprennent le caoutchouc, le polytétrafluoroéthylène (PTFE), la céramique, etc. Pour les fluides présentant une corrosivité et une température différentes, le choix du matériau de revêtement approprié peut améliorer la précision des mesures et prolonger la durée de vie du débitmètre.
7. **Signal de sortie**
- **Sortie de signal analogique** : la sortie 4-20 mA est la méthode de sortie de signal standard la plus courante, adaptée à la plupart des systèmes d'automatisation industrielle.
- **Sortie de signal d'impulsion** : convient aux applications nécessitant un comptage d'impulsions, souvent utilisées pour l'accumulation de débit, la transmission à distance ou le contrôle de liaison.
- **Sortie de signal numérique** : telles que Modbus RTU, Profibus, Hart et d'autres sorties de protocole, adaptées à la communication de données et à l'intégration avec d'autres appareils intelligents (tels que PLC, DCS).
8. **Niveau de protection et conditions environnementales**
- **Niveau de protection** : Le débitmètre doit sélectionner un niveau de protection approprié en fonction de l'environnement d'utilisation. Les niveaux de protection courants sont IP65, IP67 et IP68. Sélectionnez un niveau de protection approprié en fonction de l'humidité, de la poussière et de son exposition à l'extérieur dans l'environnement d'application.
- **Type antidéflagrant** : Dans les environnements explosifs (comme l'industrie pétrochimique), vous devrez peut-être choisir un débitmètre électromagnétique antidéflagrant.
9. **Méthode d'alimentation**
- **Exigences d'alimentation électrique** : En fonction des conditions d'alimentation électrique sur site, le débitmètre électromagnétique peut être alimenté en courant alternatif (AC) ou en courant continu (DC). Les exigences d'alimentation courantes sont de 24 V CC ou 110/220 V CA.
- **Version basse consommation** : Pour les installations éloignées ou les endroits sans alimentation électrique stable, vous pouvez choisir une version basse consommation ou un modèle alimenté par l'énergie solaire.
Principes de mesure
Le principe de mesure du débitmètre électromagnétique est basé sur la loi d'induction électromagnétique de Farady. Le capteur est principalement composé d'un tube de mesure avec revêtement isolant, d'une paire d'électrodes installées par pénétration de la paroi du tube de mesure, d'une paire de bobines et d'un noyau de fer pour produire un champ magnétique de travail. Lorsque le fluide conducteur circule à travers le tube de mesure du capteur, le signal de tension directement proportionnel à la vitesse d'écoulement moyenne du fluide sera induit sur les électrodes. Le signal est amplifié et traité par l'émetteur pour réaliser diverses fonctions d'affichage.
Schéma du circuit du convertisseur
Les convertisseurs fournissent un courant d'excitation stable à la bobine du capteur des débitmètres électroniques pour obtenir B constant et amplifie la force électromotrice et la convertit en signaux standard de courant ou de fréquence afin que les signaux puissent être utilisés pour l'affichage, le contrôle et le traitement. Le schéma du circuit convertisseur est présenté sur la figure 2.1.
Tableau du menu de réglage des paramètres
Le menu de configuration du convertisseur comprend 45 éléments. Beaucoup d’entre eux sont configurés par le fabricant avant l’expédition. Il n'est pas nécessaire de les modifier lors de la candidature. Il n'y en a que quelques-uns qui peuvent être définis par l'utilisateur en fonction de l'application. Les éléments de menu sont répertoriés dans le tableau ci-dessous :
Numéro d'article. | Affichage des menus | Méthode de réglage | Niveau de mot de passe | Plage de valeurs |
1 | Langue | Option | 1 | Chinois/anglais |
2 | Taille du capteur | Option | 1 | 3 - 3000mm |
3 | Plage de débit | Modifier | 1 | 0 - 99999 |
4 | Changement de sonnerie automatique | Option | 1 | MARCHE/ARRÊT |
5 | Amortissement | Option | 1 | 0 à 100 s |
6 | Direction du flux. | Option | 1 | Renvoi/Rés. |
7 | Débit zéro | Modifier | 1 | +/-0,000 |
8 | Seuil FL | Modifier | 1 | 0 - 99 % |
9 | Activation de la coupure | Option | 1 | MARCHE/ARRÊT |
10 | Taux de changement | Modifier | 1 | 0 - 30% |
11 | Temps limite | Modifier | 1 | 0 à 20 s |
12 | Unité totale | Option | 1 | 0,0001L - 1m3 |
13 | Densité du flux | Modifier | 1 | 0,0000 - 3,9999 |
14 | Type actuel | Option | 1 | 4-20mA/0-10mA |
15 | Sortie d'impulsion | Option | 1 | Fréquence/Impulsion |
16 | Facteur d'impulsion | Option | 1 | 0,001L - 1m3 |
17 | Fréquence maximale | Modifier | 1 | 1 - 5999 Hz |
18 | Adresse de communication | Modifier | 1 | 0 - 99 |
19 | Débit en bauds | Option | 1 | 600 - 14400 |
20 | EmpPipe Dét. | Option | 1 | MARCHE/ARRÊT |
21 | EmpPipe Alm | Modifier | 1 | 200,0 KO |
22 | Salut ALM Enble | Option | 1 | MARCHE/ARRÊT |
23 | Salut Alm Limite | Modifier | 1 | 000,0 - 199,9% |
24 | Lo Alm Enblé | Option | 1 | MARCHE/ARRÊT |
25 | Limite d'Alm Lo | Modifier | 1 | 000,0 - 199,9% |
26 | RevMeas.Enbl | Option | 1 | MARCHE/ARRÊT |
27 | Capteur S/N | Modifier | 2 | 000000000000-999999999999 |
28 | Fait sur le capteur. | Modifier | 2 | 0,0000 - 3,9999 |
29 | Mode Champ | Option | 2 | Modes 1,2,3 |
30 | Multiplier | Modifier | 2 | 0,0000 - 3,9999 |
31 | F. Ensemble total | Modifier | 3 | 0000000000 - 9999999999 |
32 | R.Ensemble Total | Modifier | 3 | 0000000000 - 9999999999 |
33 | Contrôle d'entrée | Option | 3 | Désactiver/Arrêter le total/Réinitialiser le total |
34 | Clr Totalisateur | Mot de passe | 3 | 00000 - 59999 |
35 | ClrTot. Clé | Modifier | 3 | 00000 - 59999 |
36 | Date –a/m/d * | Modifier | 3 | 99/12/31 |
37 | Temps-h/m/s * | Modifier | 3 | 23/59/59 |
38 | Mot de passe L1 | Modifier | 3 | 0000 - 9999 |
39 | Mot de passe L2 | Modifier | 3 | 0000 - 9999 |
40 | Mot de passe L3 | Modifier | 3 | 0000 - 9999 |
41 | Zéro actuel | Modifier | 4 | 0,0000 - 1,9999 |
42 | Courant maximum | Modifier | 4 | 0,0000 - 3,9999 |
43 | Facteur de compteur | Modifier | 4 | 0,0000 - 3,9999 |
44 | Conv. S/N | Modifier | 4 | 0000000000-9999999999 |
45 | Réinitialisation du système | Mot de passe | 4 |
Application du scénario :
FAQ
1. Q : Quelles informations doivent être fournies pour choisir le modèle approprié ?
A : Champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2. Q : Êtes-vous une entreprise commerciale ou un fabricant ?
R : Nous sommes un fabricant agréé ISO, spécialisé dans les instruments de mesure de niveau et de débit.
Les services OEM et ODM sont disponibles. Bienvenue à nous rendre visite en Chine.
3. Q : Quel est votre MOQ ?
R : Pour démarrer notre coopération, une commande d’échantillon est acceptable.
4. Q : Quelle est votre date de livraison pour le débitmètre intelligent de mini-carburant à micro-turbine diesel ?
R : La date de livraison est d’environ 3 à 15 jours ouvrables après réception du paiement.
5. Q : Quelles sont vos conditions de paiement ?
R : Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30 % à l'avance et d'un solde de 70 % avant expédition.
6. Q : Avez-vous une garantie pour le débitmètre ?
R : Oui, nous avons la garantie de 12 mois.
