Compteur de débit
>
|
|
| Lieu d'origine | Chine |
| Nom de marque | BEITE |
| Certification | CE ISO |

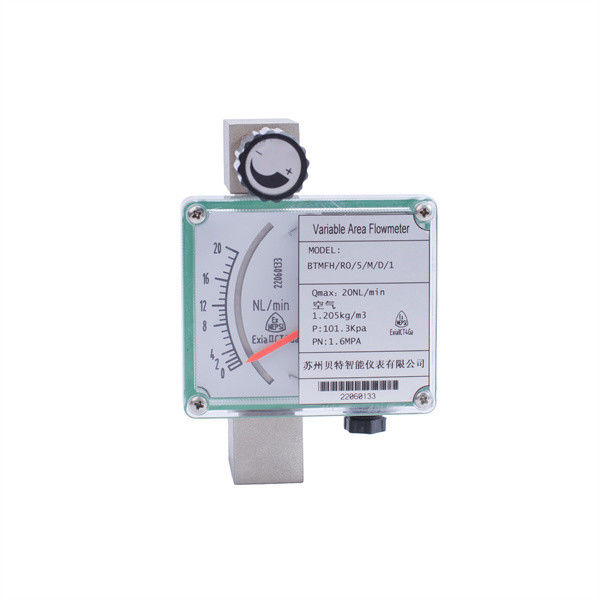

Le débitmètre de rotor de tube en micro-métal est un instrument utilisé pour mesurer le débit de fluides.la structure et le principe de fonctionnement de ce débitmètre sont les suivants::
1. ** Structure**: Le débitmètre à rotor de tube en micro-métal se compose généralement d'un tube métallique mince et d'un rotor situé à l'intérieur du tube.Le diamètre intérieur du tube métallique est petit pour répondre aux besoins de mesure de petits débitsLe rotor est généralement conique ou cylindrique.
2. **principe de travail**:
- ** Fluid flow**: Lorsque le fluide passe à travers le tube métallique, il pousse le rotor à tourner à l'intérieur du tube.
La position de levage du rotor est proportionnelle au débit du fluide.le rotor va monter; lorsque le débit diminue, le rotor tombe.
- ** Mesure**: en mesurant la position hauteur du rotor dans le tube, le débit du fluide peut être déterminé, généralement par une balance ou un capteur.
3. **Avantages**:
- ** Haute précision **: Il peut fournir une mesure de débit de haute précision.
- **Forte adaptabilité**: Convient pour mesurer un faible débit, adapté aux scènes avec un faible débit de fluide.
- **structure simple**: relativement simple à concevoir et à fabriquer, facile à entretenir.
4. **Application**: Les débitmètres à rotor à tubes en micro-métal sont largement utilisés dans les laboratoires, les procédés chimiques, les équipements médicaux,systèmes microfluidiques et autres domaines nécessitant une mesure de faible débit de haute précision.
Ce débitmètre a une valeur d'application importante dans les systèmes de mesure et de contrôle de précision en raison de sa haute précision et de sa fiabilité.
Il existe quatre types de matériaux de connexion liquide pour le capteur: l'acier inoxydable et Hastelloy
Or, titane, revêtement en acier inoxydable FEP; Les utilisateurs peuvent varier selon
Pression de processus et exigences en matière de milieu corrosif, choisir un liquide de contact différent
Matériau pour répondre aux besoins de résistance à la pression et de l'anticorrosion des supports du procédé.
Combinaison d'indicateurs pour atteindre des exigences de mesure différentes.
Le débit est mesuré par l'émetteur dans l'indicateur pour détecter le changement de position du flotteur à travers l'acier magnétique d'accouplement pour compléter l'indication de débit et le signal
Lorsque le milieu mesuré traverse le tube de mesure de bas en bas, le flotteur est affecté par la gravité, la flottabilité et la vitesse du fluide
Lorsque les trois forces motrices sont équilibrées, le flotteur est relativement stationnaire à une certaine position, qui change avec la zone de l'espace annulaire entre le flotteur et le cône et le débit du fluide
La position du flotteur correspond à la taille du débit moyen mesuré
Caractéristiques
1Une structure en métal.
2. Convient pour la mesure des gaz et des liquides dans diverses industries.
3La nouvelle conception de la structure du boîtier peut être utilisée dans un environnement à haute température sans ajouter de pièces.
4- un tube de mesure conique spécialement conçu, une plage de mesure plus large, une meilleure linéarité de mesure.
5. peut fournir des méthodes de raccordement à la bride, à la pince, au fil et à d'autres procédés, adaptées à la plupart des besoins des usines.
6Partie de mesure du matériau facultative: acier inoxydable, titane, Hastelloy, PTFE, FEP et autres matériaux.
7Le système d'accouplement magnétique spécialement conçu peut améliorer considérablement la précision et la stabilité des mesures.
Spécification
| Plage de mesure | Eau (20°C) 16 ̊150000 l/h | Disque LCD | Plage de valeur d'affichage du débit instantané: 0,00099999 |
| Le gaz ((0,1013MPa à 20°C) 0,5 ‰ 4000 m3/h | Plage de valeurs d'affichage du débit cumulé: 0,0099999999 | ||
| Nombre de pression de la veste | 1.6 MPa | Interface électrique | Une M20×1.5,PG11,1/2 NPT Ou l'utilisateur fournit les spécifications |
| Température moyenne | Le type standard est -80°C+220°C | hauteur totale | Type standard:250 mm ((Pour les autres méthodes d'installation, voir le tableau correspondant) |
| Type à haute température | 300°C | Niveau de protection | Pour les appareils électroniques |
| Type de FEP revêtu | ≤ 85°C | Signes à l'épreuve des explosions | Sécurité intrinsèque:ExiaIICT3 ¢6 |
| Type résistant à l'explosion:ExdIICT4?? 6 | |||
| température ambiante | -40°C+120°C ((C9≤85°C) (type de transmission à distance avec écran LCD≤70°C) | Viscosité moyenne | DN15: ≤ 5 mPa.s. |
| Pour les appareils à combustion | |||
| DN25: ≤ 250 mPa.s. | |||
| DN50 DN150: ≤ 300 mPa.s. | |||
|
Proportion de portée
|
10Le type spécial: | production | Signal standard: système à deux fils 4 ~ 20mA (peut être équipé de communication HART) |
| Signaux standard: système à trois fils 010mA | |||
| Signal d'alarme: 1. deux sorties de relais (valeur limite 125VAC/0,25A) | |||
| 2. Un ou deux commutateurs de proximité (les exigences de commutateur sont basées sur les exigences du client) | |||
| Sortie du signal d'impulsion: sortie isolée de 0 à 1 KHz (niveau de sortie Vpp>4,5 V) | |||
| Niveau de précision | 2.5 ((Type spécial1,5% ou 1,0%) | alimenté par | Type standard: 24 VDC ± 20% |
| Type de courant alternatif: 220 VAC (85 265 VAC) (nécessaire à la personnalisation) | |||
| Selon les différentes conditions d'utilisation, chaque groupe peut être utilisé (3 à 12 mois), et les deux groupes peuvent être utilisés de manière interchangeable. | |||
| pression de travail | DN15DN50 PN16MPa (type spécial de 25MPa) | Méthode de connexion | Type standard: bride HG20592 |
| DN80 DN150 PN10MPa (type spécial 16MPa) | Type spécial: l'utilisateur fournit la flange standard | ||
| Type de connexion en filetage: spécifié par l'utilisateur |
Comment utiliser (installation)
Il faut 12 étapes pour installer le rotamètre de tube métallique.
1. Nettoyer les scories de soudage et les débris dans le pipeline avant d'installer le débitmètre;
2L'inclinaison de l'installation de la partie verticale du débitmètre d'étalonnage perpendiculaire au sol ne doit pas dépasser 5°, faute de quoi la précision de mesure sera affectée.
3Position Afin d'assurer la précision de mesure du débitmètre, une section de tuyau droite d'au moins 10xDN doit être ajoutée à l'extrémité d'entrée du débitmètre.et une section de tuyau droite d'au moins 5xDN doit être ajoutée à l'extrémité de sortieLa vanne de régulation doit être installée au débitmètre pendant la mesure.
4. Modèle Si le milieu mesuré est un grand débit pulsant ou biphasé,un tampon doit être installé en amont du débitmètre pour réduire ou affaiblir la pulsation afin de garantir que le débit du milieu est stable en une seule phaseEn même temps, il est recommandé d'utiliser un débitmètre d'amortissement. .
5Lorsque le milieu de mesure est sale ou contient des particules magnétiquement conductrices, il est recommandé d'installer un filtre ou un filtre magnétique en amont du débitmètre.
6L'installation du débitmètre de support doit pouvoir supporter correctement les vibrations du pipeline ou réduire la charge axiale du débitmètre.le support du débitmètre fixe doit être ajouté.
7- Maintenance Afin de faciliter l'entretien et la réparation du débitmètre, le nettoyage du filtre magnétique et l'entretien régulier des conduites de l'utilisateur,il est recommandé d'utiliser la conduite de contournement comme indiqué sur la figure.
8Stabilité Lorsque le débitmètre est utilisé pour la mesure du gaz, il convient de veiller à ce que la pression de fonctionnement dans le pipeline soit au moins 5 fois la perte de pression du débitmètre,afin que le débitmètre puisse fonctionner de manière stable et normale.
9. Avant d'utiliser la transmission électrique à distance et le débitmètre avec interrupteur de limite d'alarme, ouvrez le couvercle de l'instrument et connectez les fils correctement selon le schéma de câblage.
10. Selon la plaque d'avertissement sur l'indicateur du compteur, retirez la pièce d'amortissement qui empêche le flotteur de vibrer pendant le transport, puis utilisez le compteur après son rétablissement.
11. si le débitmètre est allumé parce qu'il n'y a pas de pression dans le conduit ou que le système n'a pas atteint la pression de fonctionnement normale de l'instrument,ouvrir lentement la vanne de commande jusqu'à ce que le système soit normal avant que l'instrument puisse être utiliséSinon, il est facile de faire sauter le pointeur ou de déplacer soudainement le flotteur.
12. Utilisation par l'utilisateur: lorsque l'utilisateur l'utilise, si la densité du fluide mesuré est différente de celle de l'eau,ou si les paramètres et l'état de fonctionnement du gaz mesuré diffèrent des prescriptions du fabricantLa méthode de conversion est indiquée à l'annexe.
Précautions à prendre
Précautions à prendre lors de l'utilisation du débitmètre du rotor du tube métallique sanitaire.
1. débitmètre à rotor métallique, débitmètre à flottaison à tube métallique et débitmètre Verabar résistant à haute température jusqu'à 450°C.
2. Convient pour mesurer le débit de gaz, de liquide et de vapeur de petit diamètre et de faible débit.
3Principe de couplage magnétique résistant à haute tension, sans fuite et résistant à haute pression.
4. Mesurer le débit. Lorsque le débit dépasse le débit d'eau de 100 m3/h, la perte de pression sera importante. .
5L'amplitude de mesure est principalement utilisée pour les instruments de contrôle de processus, avec une précision de 1%, généralement de 1,5%, et un rapport d'amplitude de 10:1.
6. Convient pour les occasions, y compris les types intrinsèquement sûrs à l'épreuve des explosions et à l'épreuve des explosions, adaptés aux occasions dangereuses.
7. Méthode d'installation La méthode d'installation appropriée est l'installation verticale avec le bas vers l'intérieur et le haut vers l'extérieur.
Force du fabricant
Fabricant d'instruments intelligents fournis directement
L'entreprise dispose d'un équipement complet de production et de traitement. L'atelier d'électronique dispose d'une ligne de montage SMT moderne et d'un laboratoire complet de conception et de développement électronique.L'atelier de machines a plusieurs tours CNC de précision, tours ordinaires, transformateurs, soudeuses à couture de circonférence entièrement automatiques, forages et autres équipements.L'atelier d'étalonnage dispose de deux lignes d'essai d'étalonnage liquide et d'une ligne d'essai d'étalonnage de gaz à débit faible et moyen pour s'assurer que chaque produit est testé selon les conditions réelles.- l'étalonnage et la vérification pour assurer la qualité du produit.
Dimensions et poids standard
Type de veste, dimensions globales et poids
Les dimensions et le poids globaux du type de FEP revêtu
Dimensions et poids du type "top-in" et du type "bottom-out"
Type d'entrée et de sortie latérales: dimensions globales, poids et perte de pression
Type d'entrée inférieure et de sortie latérale: dimensions globales, poids et perte de pression
Type d'installation horizontale: dimensions globales, poids et perte de pression
Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service OEM et ODM est disponible. Bienvenue à nous rendre visite en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
