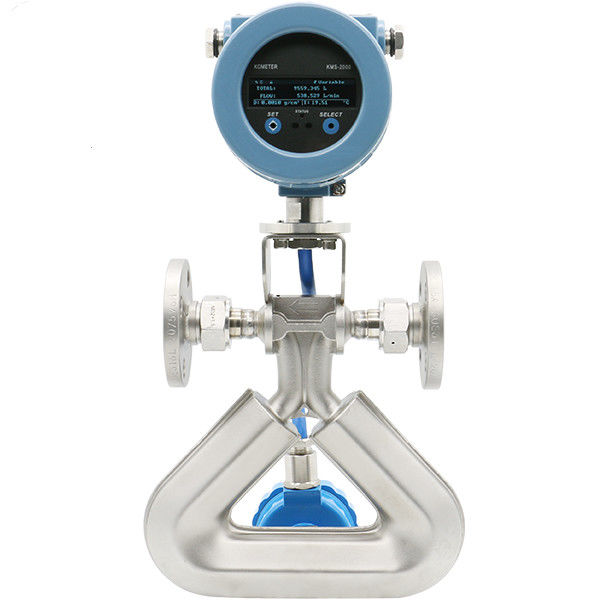

Mètre de débit de gaz de Coriolis de haute précision 316L

Introduction détaillée du débitmètre de masse de Coriolis:

Le débitmètre de masse Coriolis est un compteur utilisé pour mesurer le débit de masse d'un liquide ou d'un gaz, et son principe de fonctionnement est basé sur l'effet Coriolis.Les débitmètres Coriolis sont largement utilisés en raison de leur grande précision et de leur large gamme d'applicationsCe qui suit est une introduction détaillée du débitmètre de masse Coriolis:

Principe de fonctionnement

Le principe de fonctionnement du débitmètre de masse de Coriolis est basé sur l'effet de Coriolis, qui fait référence à la force d'inertie à laquelle un objet sera soumis lorsqu'il se déplace dans un système rotatif.Plus précisément, le débitmètre de Coriolis utilise les étapes suivantes pour mesurer le débit:

1. ** Fluide traversant le capteur**: Le fluide circule dans le capteur du débitmètre, généralement à travers une paire de tubes vibrants ou des éléments vibrants.

2. **Vibration du tube vibrant**: Les tubes vibrants du débitmètre sont forcés de vibrer à une certaine fréquence et à une certaine amplitude.Le fluide exerce une force sur ces tubes vibrants pendant le processus de flux.

3. **Génération de la force de Coriolis**: Lorsque le fluide circule à travers le tube vibrant, la force de Coriolis est générée en raison de l'inertie du fluide,et cette force provoque le tube vibrant à avoir un déplacement relatifCe déplacement affecte la fréquence de vibration et la phase du tube vibrant.

4. ** Mesure et calcul**: le capteur détecte le déplacement relatif et le changement de fréquence du tube vibrant et convertit ces signaux en valeurs de débit de masse.En analysant les caractéristiques de vibration du tube vibrant, le débitmètre peut calculer directement le débit de masse du fluide sans tenir compte des variations de densité et de température du fluide.

Principales caractéristiques

- **Haute précision**: Les débitmètres Coriolis offrent une très haute précision de mesure pouvant atteindre 0,1% ou même plus.

- ** Mesure directe du débit de masse**: le débit de masse du fluide peut être mesuré directement sans convertir la relation entre débit de volume et densité.

- **Applicabilité étendue**: Convient pour la mesure du débit de liquides et de gaz, y compris les fluides à forte viscosité, corrosivité ou teneur en bulles.

- **fonctions complètes**: en plus de la mesure du débit, de nombreux débitmètres Coriolis peuvent également mesurer d'autres paramètres tels que la température, la densité et la concentration.

- ** Moins d'entretien**: la partie de mesure du débitmètre n'ayant pas de pièces mécaniques mobiles, elle est relativement moins sujette à l'usure et aux défaillances.

Domaines d'application

- **Industrie chimique**: Utilisé pour mesurer avec précision le débit des produits chimiques, en particulier ceux qui sont très corrosifs ou visqueux.
- **Industrie alimentaire et des boissons**: Mesurer avec précision les matières premières et les produits liquides afin d'assurer la cohérence et la qualité des produits.
- **Pétrole et gaz**: Mesurer le débit de pétrole, de gaz naturel et de leurs mélanges, en particulier dans les situations où une grande précision et stabilité sont requises.
- **Industrie pharmaceutique**: Utilisé pour mesurer avec précision le débit de médicaments et d'autres liquides critiques pendant le processus de production.

Dans l'ensemble, les débitmètres de masse Coriolis sont devenus des outils de mesure de débit clés dans de nombreux domaines industriels en raison de leur grande précision, de leur stabilité et de leur polyvalence.

Principales caractéristiques
1- Des performances inégalées en matière de débit de masse de liquide, de débit de volume et de mesure de la densité
2Une conception unique offre une sensibilité et une stabilité de mesure inégalées.
3. Garantit des performances constantes et fiables sur la plus large plage de débit
4Conçu pour minimiser les effets du processus, du montage et de l'environnement

Application du projet
Le débitmètre de masse peut être utilisé dans les domaines suivants pour répondre aux exigences des ingrédients, des procédés de mélange et des mesures commerciales.
Chimique: contenant un système de réaction chimique
Pétrole: analyse de la teneur en humidité
Lipides: y compris les huiles végétales, les graisses animales et autres huiles
Produits pharmaceutiques
Peinture
Fabrication de papier
Impression et teinture de textiles
Carburant: pétrole brut, pétrole lourd, lisier de charbon, lubrifiant et autres combustibles.
Aliments: boissons gazeuses, boissons sanitaires et autres liquides.
Transport: mesure du liquide par pipeline.
Fluide à basse température, comme l'oxygène liquide et l'azote liquide, à basse température jusqu'à -200°C
Fluide à haute température, dont la température maximale atteint 300°C
Fluide à haute pression, tel que la mesure du débit de lisier pour le cimentage des forages pétroliers

Principe de fonctionnement
Si un tuyau est tourné autour d'un point (P) pendant que le liquide s'écoule à travers lui (vers ou loin du centre de rotation), ce fluide générera une force d'inertie, en référence à la figure 1.1:

Structure du capteur

Le capteur du débitmètre de masse est constitué d'un tube de mesure, d'un dispositif de conduite, d'un détecteur de position, d'une structure de support, d'un capteur de température, d'un boîtier, etc.
1 Structure de support: tube de mesure fixé sur la structure de support comme axe de vibration.
2 Le tube de mesure (tube vibrant): composé de deux tubes parallèles.
3 Détecteur de position: utilisé pour mesurer la distorsion du tube de mesure.
4 Dispositif d'entraînement: générer une force électromagnétique pour entraîner le tube de mesure à vibrer près de la fréquence de résonance.
5 Boîtier: protéger le tube de mesure, l'unité motrice et le détecteur.

Paramètres techniques

Emballage et livraison


Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service d'OEM et d'ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
