Compteur de débit
>
|
| Lieu d'origine | Chine |
| Nom de marque | BEITE |
| Certification | CE ISO |
Le schéma

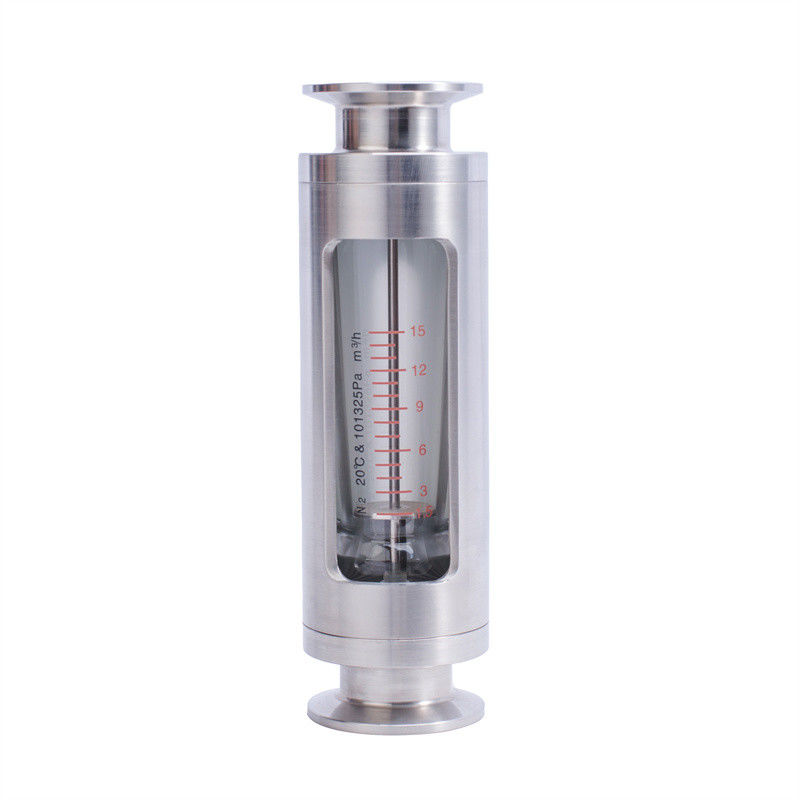

La série de rotamètres en verre LZB/LZG est largement utilisée dans le génie chimique, le pétrole, l'industrie légère, la médecine, la protection de l'environnement, l'alimentation, la mesure et l'essai,pour la recherche scientifique et autres services et utilisés pour mesurer les débits de fluides non pulsants monophasiques (liquides ou gazeux).
LZB/() F/LZJ-() F série de rotomètre en verre résistant à la corrosion a une forte résistance à la corrosion, peut être utilisé pour mesurer les flux d'acide ((à l'exception de l'acide fluorhydrique), alcalin,d'une teneur en dioxyde de carbone de moins de 10%,La production de papier, le traitement des eaux usées et autres industries.
Aspect et taille de l'installation
|
Diamètre de dérive DN |
Une | B. Pour | C | D | E | Type de connexion |
| 4 | 178 | 204 | 230 | 10 | 38.5x33 (avant) | Pièces souples |
| 6 | 178 | 204 | 230 | 10 | 42x33 (à l'avant) | Pièces souples |
| 10 | 95 | 208 | 244 | 12 | 45x40 (à l'avant) | Pièces souples |
| 15 | 115 | 65 | 470 | 15 | 4 à 14 | Les pièces de rechange |
| 25 | 110 | 85 | 470 | 25 | 4 à 14 | Les pièces de rechange |
| 40 | 145 | 110 | 570 | 40 | 4 à 18 | Les pièces de rechange |
| 50 | 160 | 125 | 570 | 50 | 4 à 18 | Les pièces de rechange |
| 80 | 185 | 150 | 660 | 80 | 4 à 18 | Les pièces de rechange |
| 100 | 205 | 170 | 660 | 100 | 4 à 18 | Les pièces de rechange |
Note: les normes GB/T119-2000 concernant les brides
La température de l'air doit être comprise entre 30 °C et 30 °C.
DN ((80-100) PN0,6MPa
Principe et structure
Le débitmètre est constitué d'un tube de verre subuliforme qui s'étend de bas en haut et d'un flotteur qui monte et descend avec le changement de débit du fluide (figure 3).Quand le fluide circule à travers le sous-forme du bas vers le haut, la force de levage S produite par l'énergie cinétique du fluide et la flottation A du fluide font monter le flotteur. Lorsque la somme de la force de levage et de la flottation est égale à la gravité G du flotteur,le flotteur est en état stable et situé à une hauteur et l'échelle sur le tube en verre subuliforme indique le débit de fluide.
La position du flotteur dans le débitmètre est indiquée sur la figure 4.
Matériaux des pièces en contact avec le fluide mesuré
Tableau 2
| Partie | Modèle | |||||
|
LZB-4, 6, et 10 LZJ-6, 10 |
LZB-4F LZJ-6F, 10F |
LZB-15, 25, 40 | LZJ-15, 25, 40, 50 ((F) | LZB-50, 80, 100 | LZB-80, 100 (F) | |
| - Un flotteur | Acier inoxydable 304 | Agate | Acier inoxydable 304 | Fluoroplastiques externes | Acier inoxydable 304 | Fluoroplastiques externes |
| Appui de la Fondation | HPb59-1 en laiton | Acier inoxydable 304 | Plastiques de polypropylène à l'intérieur de la fonte | Fluoroplastiques à l'intérieur de fonte | Peinture antiseptique à l'intérieur de la fonte | Fluoroplastiques à l'intérieur de fonte |
| Dispositif de freinage | Plastiques de polypropylène | Fluoroplastiques | Plastiques de polypropylène | Fluoroplastiques | Fer à fondre | Fluoroplastiques |
| Anneaux et joints de joints | Les produits chimiques | en caoutchouc fluoré | Les produits chimiques | en caoutchouc fluoré | en caoutchouc fluoré | Coiffure à l'huile |
| Barre de guidage | Acier inoxydable 304 | Acier inoxydable 304 | Fluoroplastiques externes | |||
Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service d'OEM et d'ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
