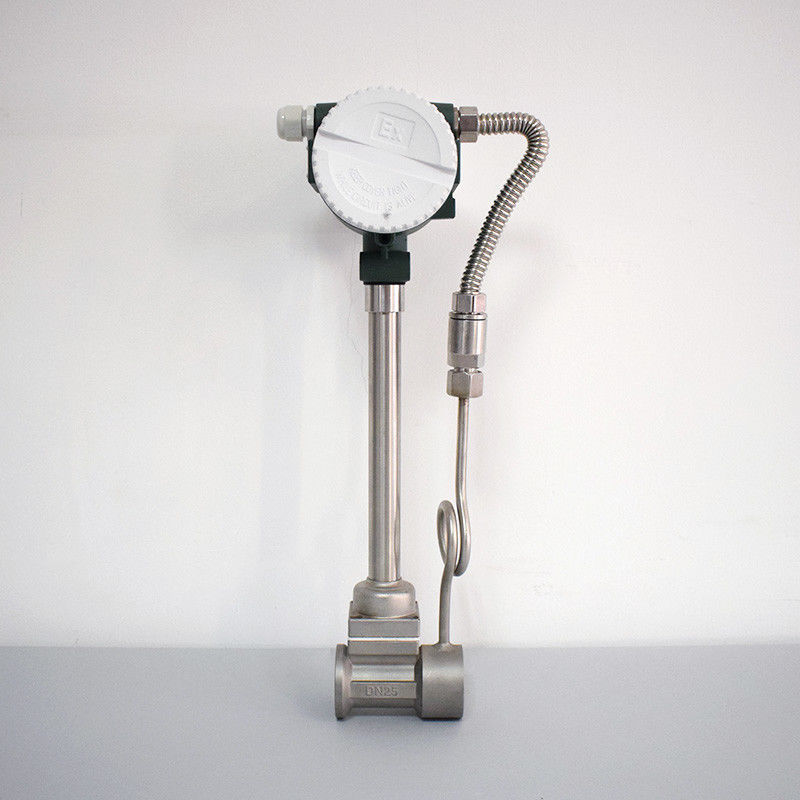

Fluxmètre de vortex sanitaire avec faible perte de pression et large plage de mesure

Maintenance de routine
Le débitmètre à vortex est un instrument de mesure de haute précision, et il y a toujours quelques
Les utilisateurs ne connaissent aujourd'hui que l'utilisation de l'appareil.
l'appareil, mais ils ne savent pas que l'appareil est le même que la personne.
Notre entreprise a ses propres idées uniques et une riche expérience dans le domaine de la
Dans l'esprit d'une grande responsabilité envers les clients, les clients peuvent
bénéficier de l'orientation et de l'entretien d'experts dans le service après-vente après l'achat, afin que
Je propose les recommandations suivantes pour l'entretien de routine
pour votre référence, des débitmètres à vortex:
1. nettoyer, inspecter et réétaler régulièrement le débitmètre à vortex.
réglementation de vérification métrologique ≤JJG1029-2007 débitmètre à vortex ≥, période d'étalonnage
Le débit du débitmètre de vortex est de deux ans.

2Vérifiez le compteur d'affichage, évaluez la lecture du compteur et vérifiez les anomalies.

3Le filtre est bloqué par des impuretés, et cela peut être jugé à partir de
l'augmentation de la différence de lecture du manomètre à l'entrée et à la sortie, et
Le blocage est immédiatement éliminé, sinon le débit sera considérablement réduit.

4. Lors de l'entretien du débitmètre à vortex, le générateur de vortex et le corps de la sonde doivent être
Lorsque le défaut n'est pas élucidé, il ne doit pas être démonté à volonté, afin de ne pas
Si vous utilisez un appareil électronique, il est possible que la sonde soit endommagée ou que les performances d'étanchéité soient endommagées, ce qui entraînerait une fuite de capteurs.
si vous rencontrez un défaut qui ne peut pas être résolu, vous devez contacter le fabricant pour obtenir de l'aide.

Description du produit
Le manuel du débitmètre de vortex indique comment utiliser le produit correctement et en toute sécurité.
ce manuel attentivement avant l'installation et le débogage afin d'éviter que l'instrument
l'appareil est endommagé ou incapable d'exercer ses meilleures performances et d'assurer le fonctionnement stable de l'instrument.
1. Vérifiez la liste d'emballage pour voir si les accessoires sont complets. 2. Inspection de l'apparence pour voir si l'instrument est complet et endommagé en raison de
le transport;
3Si la batterie est chargée, allumez l'interrupteur pour vérifier l'état d'affichage de la batterie.
Le compteur.4. Vérifiez si les accessoires d'installation sont complets et préparez-vous à l'installation. Étape 2: lisez les étapes d'installation
1. Choisissez un environnement d'installation approprié.
-20-55°C et l'humidité ambiante doit être comprise entre 5% et 90%.
les exigences environnementales relatives à l'instrument pour les détails;
2- lors du soudage des accessoires du produit, les instruments ne doivent pas être soudés en ligne (clampage de brides)
l'instrument), le soudage en ligne peut causer des dommages thermiques au capteur;
3- Purifier le pipeline pour s'assurer qu'il n'y a pas de scories de soudage résiduelles dans le pipeline;
4- Installez l'instrument, faites attention au signe de direction de l'instrument, interdisez le recul
installation, s'assurer que le tuyau droit avant et arrière satisfait aux exigencesVoir installation
les exigences relatives aux conduites d'instruments énoncées au point 6.2 pour plus de détails;
5Ouvrez la vanne avant lentement pour éviter que le phénomène du marteau à air ou du marteau à eau ne se produise.
le fait de blesser l'instrument;
6. essai de pression et détection de fuite pour s'assurer que le pipeline ne fuit pas;
7. essai d'étanchéité à l'air pour s'assurer que l'instrument d'installation satisfait aux exigences d'étanchéité;
8. ouvrir lentement la soupape de l' extrémité arrière pour assurer un champ de débit stable du milieu de passage;
9- l'instrument pour un fonctionnement normal;
10L'environnement d'installation doit éviter les vibrations violentes, l'environnement de vibration conduira à des
Un dispositif de fixation des tuyaux peut être installé à l'endroit où le conduit est en mouvement.
la position 2D en amont et en aval, et la connexion souple peut être installée à la connexion
11. Le schéma d'installation du débitmètre à vortex est le suivant:

Caractéristiques
1Le corps principal du produit est sans pièces mobiles, haute fiabilité, stabilité à long terme, simple
La fréquence d'impulsion du capteur est linéaire à celle du débit réel de l'électricité.
Le fluide mesuré, il n'y a pas de dérive à zéro, et les performances sont très stables.La précision de mesure du liquide conventionnel est de ± 1.0%. La précision du gaz
la mesure a été de ±1,5%;
2La perte de pression est faible (environ 1/4 à 1/2 du débitmètre de l'orifice), ce qui appartient à
débitmètre à économie d'énergie;
3. mode d'installation flexible, peut être horizontal, vertical ou incliné à différents angles selon
un pipeline de processus différent;
4. Le circuit adopte une variété de modes de protection, anti-surge, forte adaptabilité;
5Une sonde de haute précision, un capteur de vortex piézocristallin, un signal stable.
La coque du capteur a une forte résistance à la corrosion et une bonne résistance à la corrosion intercristalline.
a une bonne résistance à la corrosion des solutions alcalines et de la plupart des acides organiques et inorganiques;
6. batterie au lithium à longue durée de vie: équipée d'une batterie au lithium polyvalente de 3,6 v, avec une grande capacité de stockage
densité, durée de vie supérieure à un an;
7. produits adaptation à haute et basse température, protection de l'environnement et autres avantages;
8. large plage de mesure, rapport de plage de mesure jusqu'à 1:10-25;
9Au sein d'une certaine plage de nombres de Reynolds, la fréquence du signal de sortie n'est pas affectée par la
les propriétés physiques et les changements de composants du fluide, et le coefficient de l'instrument est seulement
Il n'est pas nécessaire d'effectuer une compensation lorsque le générateur de vortex est de forme et de taille différentes.
mesure du débit de volume de l'état du fluide

Principe de fonctionnement
Le débitmètre à vortex est un débitmètre de type vitesse produit selon le principe du vortex de karman, qui peut être utilisé pour la mesure et la mesure de gaz, de vapeur et de liquide conventionnels.
le capteur de débit a une haute précision et un rapport de large portée, aucune pièce mobile en cours d'utilisation, ce qui peut améliorer
Le débitmètre de vortex n'est pratiquement pas affecté par la
Il est donc pratique d'étaler l'instrument, de sorte que le débitmètre à vortex est largement utilisé dans
la production et la vie.

Le tourbillon de Karman
Des rangées de vortex alternatifs et réguliers sont formés en aval du générateur de vortex.et la largeur de la surface en amont du corps générateur de vortex est dSelon le principe de la rue du vortex de Karman, il existe la relation suivante:
Pour le calcul de l'émission de CO2, le taux de CO2 doit être supérieur ou égal à:
Dans la formule:
f - fréquence de vortex de Karman HZ générée d'un côté du corps générateur
Numéro St-Strauhal (nombre sans dimension)
V - Vitesse de débit moyenne du fluide (m/s)
d-largeur du générateur de vortex (m)
On peut voir que le débit instantané peut être calculé en mesurant la fréquence de séparation du vortex de Kaman.
La figure ci-dessous montre la relation entre le nombre de Strouhal (St) et le nombre de Reynolds (Re).

Nombre de Strouhal et nombre de Reynolds
Dans la partie droite de St=0,17 dans le tableau de la courbe, la fréquence de libération du vortex est proportionnelle au débit, qui est la plage de mesure du capteur de débit du vortex.Tant que la fréquence f est détectée, le débit du fluide dans le tuyau peut être obtenu, et le débit de volume peut être obtenu à partir du débit V.Le rapport entre le nombre d'impulsions mesurées et le volume est appelé la constante de l'instrument (K), voir formule (2)
Pour le calcul de l'émission de CO2 par gaz à effet de serre
Dans la formule: K = constante de l'instrument (m-3).
f=nombre d'impulsions
Q = débit en volume (m3)



Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service d'OEM et d'ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
