| Lieu d'origine | Chine |
| Nom de marque | BEITE |
| Certification | CE ISO |

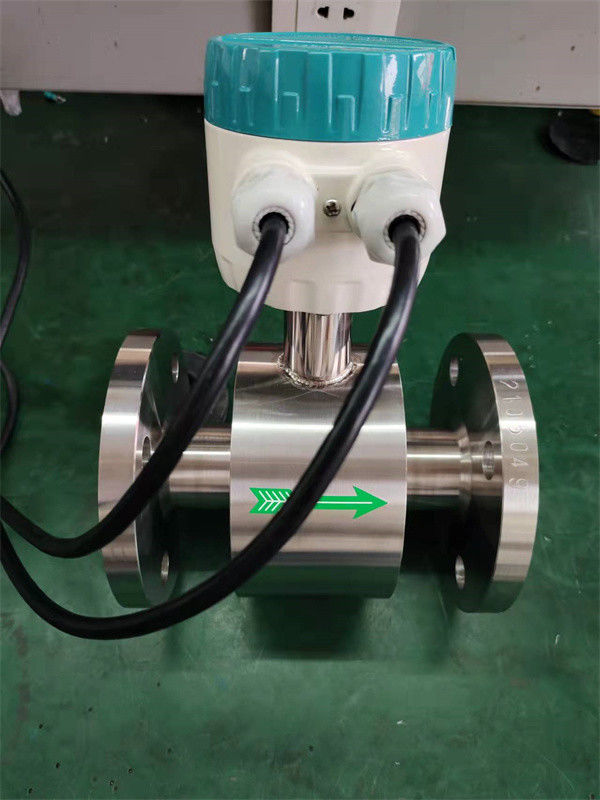

Le mode d'affichage du débitmètre électromagnétique est divisé en: débitmètre électromagnétique de type fractionné, débitmètre électromagnétique de type intégré
Selon le mode d'affichage, les débitmètres électromagnétiques sont divisés en: débitmètre électromagnétique de type fractionné et débitmètre électromagnétique de type intégré.
Le débitmètre électromagnétique de type fractionné est un instrument inducteur qui mesure le débit en volume de supports conducteurs dans un tuyau basé sur la loi de Faraday de l'induction électromagnétique.Il utilise la technologie microcontrôleur intégrée pour réaliser l'excitation numériqueDans le même temps, il utilise le bus de champ CAN sur le débitmètre électromagnétique, qui est le premier en Chine.
Le débitmètre électromagnétique de type fractionné répond non seulement aux besoins de l'affichage sur place, mais peut également produire des signaux de courant de 4 à 20 mA pour l'enregistrement, le réglage et le contrôle.Il est maintenant largement utilisé dans l'industrie chimique, de la protection de l'environnement, de la métallurgie, de la médecine, de la fabrication du papier, de l'approvisionnement en eau et du drainage et d'autres services de technologie et de gestion industrielle.
En plus de mesurer le débit de liquides conducteurs généraux, le débitmètre électromagnétique de type split peut également mesurer le débit en volume du débit liquide-solide biphasé, débit liquide à haute viscosité,et le sel, acides forts et liquides alcalins forts.
Le débitmètre électromagnétique intégré est formulé sur la base de la loi d'induction électromagnétique de Faraday et est utilisé pour mesurer le débit en volume des fluides conducteurs.En raison de ses caractéristiques uniquesIl est principalement utilisé dans l'industrie chimique, la fabrication du papier, l'alimentation, le textile, la métallurgie, la protection de l'environnement,l'approvisionnement en eau et le drainage et autres industriesIl peut réaliser le contrôle du système lorsqu'il est associé à des ordinateurs.
Exigences relatives à l'installation d'un débitmètre électromagnétique
1. Pour les directions de débit horizontale et verticale, le débitmètre électromagnétique doit être installé à la partie inférieure du tuyau horizontal et à la partie verticale vers le haut,et éviter de l'installer au point le plus élevé et la partie verticale vers le bas du tuyau;
2Lorsque la direction du débit est inclinée, le débitmètre électromagnétique doit être installé au point de montée du tuyau;
3. Lors de l'ouverture du tuyau de décharge, le débitmètre électromagnétique doit être installé à la partie inférieure du tuyau;
4Lorsque la chute de la conduite dépasse 5 mètres, une vanne d'échappement doit être installée en aval du débitmètre électromagnétique;
5. La soupape de commande et la soupape de coupure sur le pipeline doivent être installées en aval du débitmètre électromagnétique et ne doivent pas être installées en amont du capteur;
6. le débitmètre électromagnétique ne peut pas être installé à l'entrée de la pompe, mais doit être installé à la sortie;
7. Comment installer un débitmètre électromagnétique dans le puits de mesure;
Caractéristiques
1La mesure n'est pas affectée par les variations de densité de débit, de viscosité, de température, de pression et de conductivité.Une grande précision de mesure est garantie selon le principe de mesure linéaire.
2Aucun obstacle dans le tuyau, aucune perte de pression et moins d'exigence de tuyauterie droite.
3Les conduites DN6 à DN2000 couvrent une large gamme de tailles de tuyaux.
4Excitation du champ d'ondes carrées à basse fréquence programmable, améliorant la stabilité de mesure et réduisant la consommation d'énergie.
5. Mise en œuvre d'un MCU 16 bits, fournissant une intégration et une précision élevées; traitement entièrement numérique, haute résistance au bruit et mesure fiable; plage de mesure du débit jusqu'à 1500:1.
6Affichage LCD haute définition avec rétroéclairage.
7. L'interface RS485 ou RS232 prend en charge la communication numérique.
8. Détection intelligente des tuyaux vides et mesure de la résistance des électrodes pour diagnostiquer avec précision la contamination des tuyaux vides et des électrodes.
9Les composants SMD et la technologie de montage de surface (SMT) sont mis en œuvre pour améliorer la fiabilité.
Principales applications
Le débitmètre électromagnétique TQMF peut être utilisé pour mesurer le débit en volume du fluide conducteur dans un pipeline fermé.Il est largement appliqué dans la mesure et le contrôle du débit dans les domaines de l'industrie chimique et pétrolière, l'industrie métallurgique, l'eau et les eaux usées, l'agriculture et l'irrigation, la fabrication du papier, l'industrie alimentaire et des boissons et l'industrie pharmaceutique.-25°C à + 60°C- convertisseur: -25°C à + 60°C. Humidité relative: 5% à 90%; 1.4Conditions de travail Température maximale du fluide: Compact type: 60°C Type à distance: Teflon 150°C Néoprène 80°C120°C Polyuréthane 70°C Conductivité du fluide: ≥ 5 S/cm
L.F. Cutoff et Cutoff Enble
Si le seuil de débit est activé et que le débit est inférieur à la valeur définie, l'affichage du débitla vitesse et le pourcentage et les sorties de signal sont forcés de réduire à zéroSi l'article est désactivé, aucune action n'est prise.
Principes de mesure
Le principe de mesure du débitmètre électromagnétique est basé sur la loi d'induction électromagnétique de Farady.une paire d'électrodes installées par pénétration de la paroi du tube de mesureLorsque le fluide conducteur traverse le tube de mesure du capteur, il se déplace vers l'extérieur.le signal de tension en proportion directe de la vitesse de débit moyenne du fluide sera induit sur les électrodesLe signal est amplifié et traité par l'émetteur pour réaliser diverses fonctions d'affichage.
Schéma du circuit du convertisseur
The converters supplies a stable exciting current to the coil in the sensor of electronetic flowmeters to get B constant and amplifies the electromotive force and convert it into standard signals of current or frequency so that the signals can be used for displayingLe schéma du circuit de convertisseur est illustré à la Fig. 2.1.
Tableau du menu de paramètres
Le menu des réglages du convertisseur se compose de 45 éléments, dont beaucoup sont configurés par le fabricant avant expédition.Il n'y en a que quelques-uns à définir par l'utilisateur selon l'applicationLes éléments du menu sont énumérés dans le tableau ci-dessous:
| Nom de l'article. | Affichage du menu | Méthode de réglage | Niveau de mot de passe | Plage de valeurs |
| 1 | Langue | Option | 1 | Chinois/anglais |
| 2 | Taille du capteur | Option | 1 | 3 à 3000 mm |
| 3 | Plage de débit | Modifier | 1 | 0 - 99999 |
| 4 | Rng Chg automatique | Option | 1 | En marche ou en arrêt |
| 5 | Amortissement | Option | 1 | 0 à 100 s |
| 6 | Le flux Dir. | Option | 1 | Fwd/ rés |
| 7 | Flux zéro | Modifier | 1 | +/- 0.000 |
| 8 | Le coupe-feu | Modifier | 1 | 0 à 99% |
| 9 | Définition de l'Enble | Option | 1 | En marche ou en arrêt |
| 10 | Taux de changement | Modifier | 1 | 0 à 30% |
| 11 | Délai de mise en œuvre | Modifier | 1 | 0 à 20 s |
| 12 | Unité totale | Option | 1 | 0.0001L - 1 m3 |
| 13 | Densité de débit | Modifier | 1 | 0.0000 - 3. Je vous en prie.9999 |
| 14 | Type actuel | Option | 1 | 4 à 20 mA/0 à 10 mA |
| 15 | Sortie de pulsation | Option | 1 | Frq/ Pouls |
| 16 | Facteur de pouls | Option | 1 | 0.001L - 1 m3 |
| 17 | Fréquence max | Modifier | 1 | 1 à 5999 Hz |
| 18 | Adresse de communication | Modifier | 1 | 0 à 99 |
| 19 | Baudrate | Option | 1 | 600 à 14400 |
| 20 | Je suis détective. | Option | 1 | En marche ou en arrêt |
| 21 | Pour les appareils électroniques | Modifier | 1 | 200.0 KΩ |
| 22 | Je vous en prie. | Option | 1 | En marche ou en arrêt |
| 23 | Salut, tout le monde. | Modifier | 1 | 0000,0 à 199,9% |
| 24 | Je ne peux pas. | Option | 1 | En marche ou en arrêt |
| 25 | Limite de LoAlm | Modifier | 1 | 0000,0 à 199,9% |
| 26 | RévMeas.Enbl | Option | 1 | En marche ou hors marche |
| 27 | Capteur S/N | Modifier | 2 | Le montant de l'aide est fixé à la valeur de l'aide. |
| 28 | C'est un fait. | Modifier | 2 | 0.0000 - 3. Je vous en prie.9999 |
| 29 | Mode champ | Option | 2 | Le mode 1,2,3 |
| 30 | Multiplication | Modifier | 2 | 0.0000 - 3. Je vous en prie.9999 |
| 31 | F. Ensemble total | Modifier | 3 | Le montant de la garantie est calculé à partir du montant de la garantie. |
| 32 | R. Ensemble total | Modifier | 3 | Le montant de la garantie est calculé à partir du montant de la garantie. |
| 33 | Contrôle d'entrée | Option | 3 | Désactiver/arrêter tout/réinitialiser tout |
| 34 | - Je vous en prie. | Mot de passe | 3 | 00000 - 59999 |
| 35 | C'est la clé. | Modifier | 3 | 00000 - 59999 |
| 36 | La date de l'exécution | Modifier | 3 | 99/12/31 |
| 37 | Temps-h/m/s * | Modifier | 3 | Le 23/59/59 |
| 38 | Mot de passe L1 | Modifier | 3 | 0000 à 9999 |
| 39 | Mot de passe L2 | Modifier | 3 | 0000 à 9999 |
| 40 | Mot de passe L3 | Modifier | 3 | 0000 à 9999 |
| 41 | Nul de courant | Modifier | 4 | 0.0000 à 1.9999 |
| 42 | Maximum du courant | Modifier | 4 | 0.0000 - 3. Je vous en prie.9999 |
| 43 | Facteur du compteur | Modifier | 4 | 0.0000 - 3. Je vous en prie.9999 |
| 44 | Convtr S/N | Modifier | 4 | Le montant de la taxe de séjour est fixé au montant de la taxe de séjour. |
| 45 | Réinitialiser le système | Mot de passe | 4 |
Application du scénario:
Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service d'OEM et d'ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
