Compteur de débit
>
|
| Lieu d'origine | Chine |
| Nom de marque | BEITE |
| Certification | CE ISO |

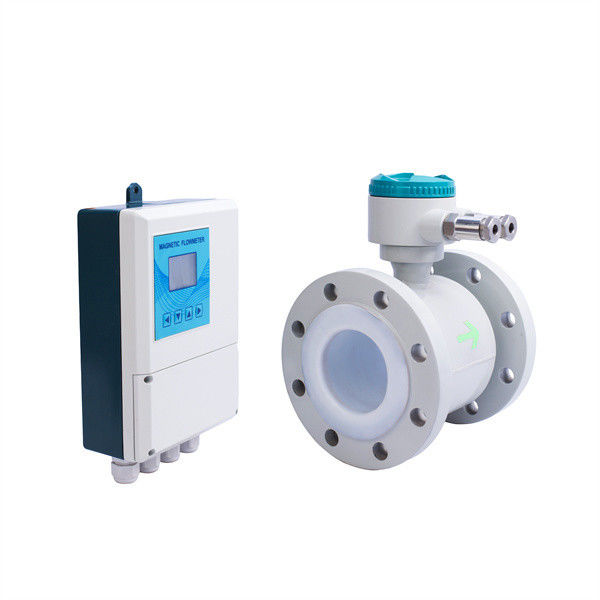

Le débitmètre électromagnétique de type divisé est un débitmètre de vitesse qui peut être mesuré avec un débitmètre électromagnétique.Doublure en néoprène ou doublure en PTFE ou doublure F46 en option, électrode standard en acier inoxydable, installation par bride, alimentation 24 V ou alimentation 220 V en option, sortie 4-20 mA à deux fils ou sortie de communication 485 en option, affichage sur site du débitmètre électromagnétique de type divisé, le prix facturé comprend le transport et la garantie est de 2 ans.Il peut être personnalisé selon les exigences du client pour répondre à toutes vos conditions de travail.
Sortie d'impulsion
Deux types de sortie d'impulsion sont disponibles : le mode de sortie de fréquence et le mode de sortie d'impulsion.Le compteur produit une impulsion continue à onde carrée en mode fréquence, tandis qu'une série d'impulsions en mode impulsion.La sortie de fréquence est généralement utilisée pour la mesure du débit et la totalisation de courtes périodes.La sortie d'impulsion peut être connectée directement à un compteur externe et est souvent utilisée pour la totalisation de longues périodes.
Comme mentionné ci-dessus, un circuit à collecteur ouvert à transistor est utilisé pour la sortie de fréquence et d'impulsions.Par conséquent, l’alimentation CC externe et la charge sont nécessaires.
Caractéristiques
1. La mesure n'est pas affectée par la variation de la densité d'écoulement, de la viscosité, de la température, de la pression et de la conductivité.Une mesure de haute précision est garantie selon le principe de mesure linéaire.
2. Aucun obstacle dans le tuyau, aucune perte de pression et exigence moindre pour un pipeline droit.
3. DN 6 à DN2000 couvre une large gamme de tailles de tuyaux.Une variété de revêtements et d'électrodes sont disponibles pour satisfaire différentes caractéristiques de débit.
4. excitation de champ d'onde carrée basse fréquence Programmable, améliorant la stabilité de la mesure et réduisant la consommation d'énergie.
5. Implémentation d'un MCU 16 bits, offrant une intégration et une précision élevées ;Traitement entièrement numérique, résistance élevée au bruit et mesure fiable ;Plage de mesure de débit jusqu'à 1500:1.
6. Écran LCD haute définition avec rétroéclairage.
7. L'interface RS485 ou RS232 prend en charge la communication numérique.
8. Détection intelligente des tuyaux vides et mesure de la résistance des électrodes, diagnostiquant avec précision la contamination des tuyaux vides et des électrodes.
9. Les composants SMD et la technologie de montage en surface (SMT) sont mis en œuvre pour améliorer la fiabilité.
Principales applications
Le débitmètre électromagnétique TQMF peut être utilisé pour mesurer le débit volumique d'un fluide conducteur dans une canalisation fermée.Il est largement appliqué dans la mesure et le contrôle du débit dans les domaines de l'industrie chimique et pétrolière, de l'industrie métallurgique, de l'eau et des eaux usées, de l'agriculture et de l'irrigation, de la fabrication du papier, de l'industrie alimentaire et des boissons et de l'industrie pharmaceutique.1.3Conditions ambiantes Température ambiante : capteur : -25℃ à + 60℃ ;convertisseur : -25℃ à + 60℃.Humidité relative : 5 % à 90 % ;1.4Conditions de travail Température maximale du fluide : Type compact : 60℃ Type à distance : Téflon 150℃ Néoprène 80℃ ;120℃ Polyuréthane 70℃ Conductivité du fluide : ≥ 5S/cm
Principes de mesure
Le principe de mesure du débitmètre électromagnétique est basé sur la loi d'induction électromagnétique de Farady.Le capteur est principalement composé d'un tube de mesure avec revêtement isolant, d'une paire d'électrodes installées par pénétration de la paroi du tube de mesure, d'une paire de bobines et d'un noyau de fer pour produire un champ magnétique de travail.Lorsque le fluide conducteur circule à travers le tube de mesure du capteur, le signal de tension directement proportionnel à la vitesse d'écoulement moyenne du fluide sera induit sur les électrodes.Le signal est amplifié et traité par l'émetteur pour réaliser diverses fonctions d'affichage.
Schéma du circuit du convertisseur
Les convertisseurs fournissent un courant d'excitation stable à la bobine du capteur des débitmètres électroniques pour obtenir B constant et amplifie la force électromotrice et la convertit en signaux standard de courant ou de fréquence afin que les signaux puissent être utilisés pour l'affichage, le contrôle et le traitement.Le schéma du circuit convertisseur est présenté sur la figure 2.1.
Tableau du menu de réglage des paramètres
Le menu de configuration du convertisseur comprend 45 éléments.Beaucoup d’entre eux sont configurés par le fabricant avant l’expédition.Il n'est pas nécessaire de les modifier lors de la candidature.Il n'y en a que quelques-uns qui peuvent être définis par l'utilisateur en fonction de l'application.Les éléments de menu sont répertoriés dans le tableau ci-dessous :
| Numéro d'article. | Affichage des menus | Méthode de réglage | Niveau de mot de passe | Plage de valeurs |
| 1 | Langue | Option | 1 | Chinois/anglais |
| 2 | Taille du capteur | Option | 1 | 3 - 3000mm |
| 3 | Plage de débit | Modifier | 1 | 0 - 99999 |
| 4 | Changement de sonnerie automatique | Option | 1 | ALLUMÉ ÉTEINT |
| 5 | Amortissement | Option | 1 | 0 à 100 s |
| 6 | Direction du flux. | Option | 1 | Renvoi/Rés. |
| 7 | Débit zéro | Modifier | 1 | +/-0,000 |
| 8 | Seuil FL | Modifier | 1 | 0 - 99 % |
| 9 | Activation de la coupure | Option | 1 | ALLUMÉ ÉTEINT |
| dix | Taux de changement | Modifier | 1 | 0 - 30% |
| 11 | Temps limite | Modifier | 1 | 0 à 20 s |
| 12 | Unité totale | Option | 1 | 0,0001L - 1m3 |
| 13 | Densité du flux | Modifier | 1 | 0,0000 - 3,9999 |
| 14 | Type actuel | Option | 1 | 4-20mA/0-10mA |
| 15 | Sortie d'impulsion | Option | 1 | Fréquence/Impulsion |
| 16 | Facteur d'impulsion | Option | 1 | 0,001L - 1m3 |
| 17 | Fréquence maximale | Modifier | 1 | 1 - 5999 Hz |
| 18 | Adresse de communication | Modifier | 1 | 0 - 99 |
| 19 | Débit en bauds | Option | 1 | 600 - 14400 |
| 20 | EmpPipe Dét. | Option | 1 | ALLUMÉ ÉTEINT |
| 21 | EmpPipe Alm | Modifier | 1 | 200,0 KO |
| 22 | Salut ALM Enble | Option | 1 | ALLUMÉ ÉTEINT |
| 23 | Salut Alm Limite | Modifier | 1 | 000,0 - 199,9% |
| 24 | Lo Alm Enblé | Option | 1 | ALLUMÉ ÉTEINT |
| 25 | Limite d'Alm Lo | Modifier | 1 | 000,0 - 199,9% |
| 26 | RevMeas.Enbl | Option | 1 | ALLUMÉ ÉTEINT |
| 27 | Capteur S/N | Modifier | 2 | 000000000000-999999999999 |
| 28 | Fait sur le capteur. | Modifier | 2 | 0,0000 - 3,9999 |
| 29 | Mode Champ | Option | 2 | Modes 1,2,3 |
| 30 | Multiplier | Modifier | 2 | 0,0000 - 3,9999 |
| 31 | F. Ensemble total | Modifier | 3 | 0000000000 - 9999999999 |
| 32 | R.Ensemble Total | Modifier | 3 | 0000000000 - 9999999999 |
| 33 | Contrôle d'entrée | Option | 3 | Désactiver/Arrêter le total/Réinitialiser le total |
| 34 | Clr Totalisateur | Mot de passe | 3 | 00000 - 59999 |
| 35 | ClrTot.Clé | Modifier | 3 | 00000 - 59999 |
| 36 | Date –a/m/d * | Modifier | 3 | 99/12/31 |
| 37 | Temps-h/m/s * | Modifier | 3 | 23/59/59 |
| 38 | Mot de passe L1 | Modifier | 3 | 0000 - 9999 |
| 39 | Mot de passe L2 | Modifier | 3 | 0000 - 9999 |
| 40 | Mot de passe L3 | Modifier | 3 | 0000 - 9999 |
| 41 | Zéro actuel | Modifier | 4 | 0,0000 - 1,9999 |
| 42 | Courant maximum | Modifier | 4 | 0,0000 - 3,9999 |
| 43 | Facteur de compteur | Modifier | 4 | 0,0000 - 3,9999 |
| 44 | Conv. S/N | Modifier | 4 | 0000000000-9999999999 |
| 45 | Réinitialisation du système | Mot de passe | 4 |
Application du scénario :
FAQ
1. Q : Quelles informations doivent être fournies pour choisir le modèle approprié ?
A : Champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2. Q : Êtes-vous une entreprise commerciale ou un fabricant ?
R : Nous sommes un fabricant agréé ISO, spécialisé dans les instruments de mesure de niveau et de débit.
Les services OEM et ODM sont disponibles.Bienvenue à nous rendre visite en Chine.
3. Q : Quel est votre MOQ ?
R : Pour démarrer notre coopération, une commande d’échantillon est acceptable.
4. Q : Quelle est votre date de livraison pour le débitmètre intelligent de mini-carburant à micro-turbine diesel ?
R : La date de livraison est d’environ 3 à 15 jours ouvrables après réception du paiement.
5. Q : Quelles sont vos conditions de paiement ?
R : Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30 % à l'avance et d'un solde de 70 % avant expédition.
6. Q : Avez-vous une garantie pour le débitmètre ?
R : Oui, nous avons la garantie de 12 mois.
