Surveillance des composés organiques volatils VOC

La station aérienne microscopique MAS-I

Définition

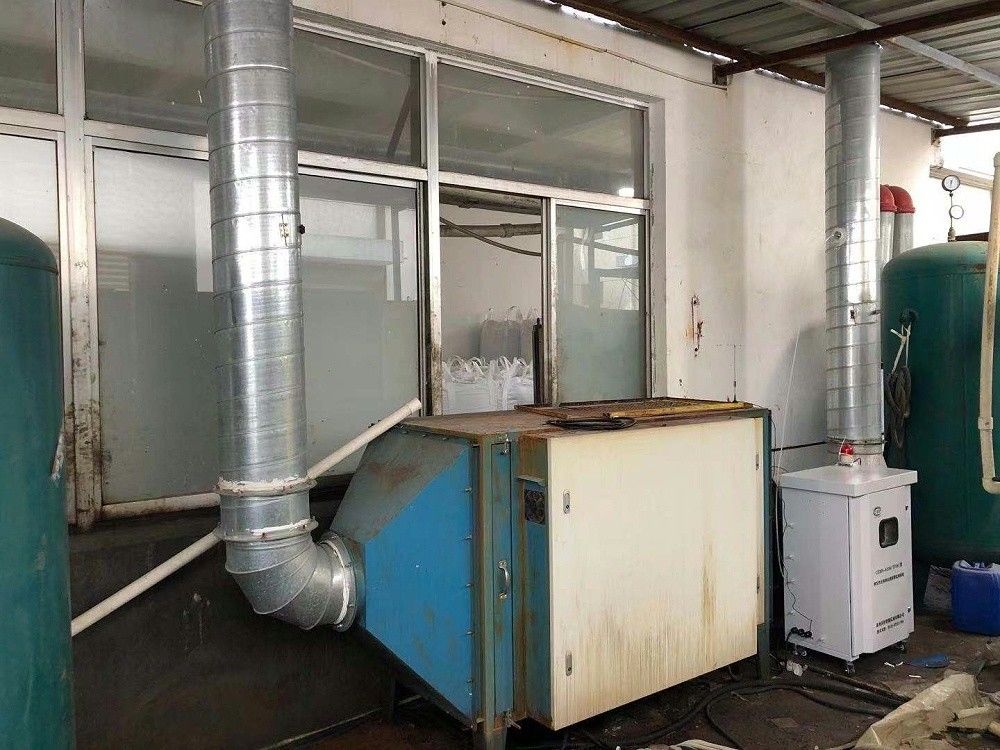

Système de surveillance en ligne de l'alarme V8100/TVOC pour les composés organiques volatils (TVOC)

Le PID est un détecteur photoionique, principalement utilisé pour détecter les composés organiques volatils à faible concentration et d'autres gaz toxiques de l'ordre de 1 pppb à 15 000 ppm. Le PID est un détecteur très sensible et largement utilisé.

Les détecteurs PID utilisent une source de lumière ultraviolette (UV) pour ioniser les molécules organiques en ions positifs et négatifs (ionisation) qui peuvent être détectés par le détecteur.Le détecteur capte les charges positives et négatives du gaz ionisé et les convertit en sortie de signal courant pour mesurer la concentration du gazLorsque le gaz à mesurer absorbe la lumière ultraviolette de haute énergie, les molécules de gaz sont excitées par la lumière ultraviolette et perdent temporairement leurs électrons et deviennent des ions chargés positivement.Une fois les ions gazeux détectés sur l'électrode du détecteurLe principe PID est un principe de détection non destructif.Il ne nécessite pas de combustion et ne modifie pas les molécules de gaz à mesurerLe gaz détecté par le PID peut encore être collecté pour une mesure ou un traitement ultérieurs.

En théorie, tous les produits chimiques peuvent être ionisés, mais l'énergie requise pour leur ionisation est différente.et les électronvolts (eV) sont utilisés comme unité de mesureL'énergie émise par une lampe UV peut également être mesurée en électronvolts. Si l'énergie d'ionisation d'un gaz est inférieure à l'énergie émise par la lampe UV, le gaz sera ionisé.Les principaux gaz ou volatiles pouvant être détectés par le PID sont un grand nombre de composés organiques contenant des atomes de carbone (COV), y compris

- aromatiques: série de composés contenant des anneaux de benzène, tels que le benzène, le toluène, l'éthylbenzène, le xylène, etc.;

- les cétones et les aldéhydes: composés contenant des liaisons C=O, tels que le butanone, le formaldéhyde, l'acétaldéhyde, etc.;

- Amines et composés aminés: hydrocarbures contenant du N, tels que la diéthylamine, etc.;

- les hydrocarbures halogénés: trichloréthylène (TCE), perchloréthylène (PCE), etc.;

- les matières organiques contenant du soufre: le méthylmercaptan, le sulfure, etc.;

- les hydrocarbures insaturés: butadiène, isobutylène, etc.;

- les hydrocarbures saturés: butane, octane, etc.;

Les alcools: l'alcool isopropylique (IPA), l'éthanol, etc.

En plus des composés organiques mentionnés ci-dessus, le PID peut également mesurer certains gaz composés inorganiques sans carbone, tels que:

¢ Ammoniac;

Les gaz semi-conducteurs: arsine (arsenane), phosphine (phosphine), etc.;

- sulfure d'hydrogène

- oxydes d'azote;

Le brome et l'iode.

1.3 Indicateurs techniques

Type de capteur: photoion PID

Type de gaz: TVOC

Méthode d'échantillonnage: aspiration par pompe

Plage du système: 0 à 2000 ppm

Plage de détection: 19,99 ppm, 99,99 ppm, 1999 ppm.

Résolution: 0,01 (0 à 1,99 ppm), 0,1 (0 à 99,99 ppm), 1 (0 à 1999 ppm)

Méthode de travail: travail continu fixe

L'alimentation électrique de travail: DC24V±10%

Consommation d'énergie: < 30 W

Température ambiante: -20°60°C

Humidité ambiante: ≤ 95% RH

L'erreur de mesure: ≤ ± 10% F.S.

Temps de réponse: ≤ 30 s (valeur stable à 90%)

Répétabilité: 2%

Niveau de protection: IP65

Pression environnementale: 80 à 110 KPa

Sortie de signal: système à trois fils CC de 4 à 20 mA, résistance de charge maximale 500Ω, sortie RS485, sortie de commutation

Poids du système: environ 47 kg

Les dimensions globales sont: 620 L*431 W*958 H*mm

Interface électrique: 3 connecteurs de câble (diamètre du fil de fixation 7-14 mm)

Erreurs courantes et solutions

Faute de phénomène cause solution

Le système ne peut pas démarrer.

2Le câble d'alimentation est mal connecté.

2Vérifiez si le câble d'alimentation est bien branché.

Aucune donnée ne peut être mesurée après le fonctionnement ou l'écart des données est important.

2La conduite de transmission de l'échantillon de gaz fuit.

2Vérifiez l'étanchéité de l'air du système et serrez les joints de chaque appareil.

1. contamination des pipelines

2La durée de vie du capteur a expiré.

2Remplacez le capteur.

Le compteur ne peut pas être étalonné.

2La carte de circuit est endommagée.

3Le capteur est endommagé.

2. Remplacer la carte de circuit imprimé (recommandé de retourner à l'usine pour réparation)

3Remplacez le capteur.

Le relais n'a pas de sortie.

2Le circuit est défectueux ou déconnecté.

3. la tension de l'alimentation est trop basse ou trop élevée 1. remplacer la carte de circuit imprimé (il est recommandé de la renvoyer à l'usine pour réparation)

2Vérifiez si la ligne est bien connectée.

3. Vérifiez la tension de l'alimentation (24VDC est recommandé)

Précautions à prendre

Lorsque vous ouvrez le couvercle pour l'étalonnage ou l'entretien, assurez-vous de le faire à l'air pur.

L'instrument est utilisé pour détecter la concentration de gaz organiques dans l'air, mais il ne peut pas détecter les gaz organiques dans la vapeur d'eau ou les gaz inertes ou dans des environnements à forte carence en oxygène.

Lorsque vous installez le câble d'entrée, vous devez serrer le siège du câble d'interface, appuyer sur l'anneau d'étanchéité en caoutchouc et tenir le câble fermement (exigences d'étanchéité à l'explosion).

Les dommages causés par des coups de foudre et d'autres catastrophes naturelles irrésistibles ne seront pas couverts par la garantie.

Ne laissez pas ce système entrer fréquemment en contact avec des gaz d'échantillonnage à forte concentration, sinon la durée de vie du capteur sera perdue.Il est généralement recommandé de remplacer le capteur d'instrument tous les deux ans..

Pièces détachées couramment utilisées

Numéro de série Nom Numéro de l'article Remarques

1 Élément filtrant de sonde d'échantillonnage 0103000007X 2μm

2 Élément filtrant fin GCX17010200 0,2 μm

3 Pompes à air GDX18060100 6,5 L/min

4 débitmètre GBX17010800 1 à 5 L/min

5 Capteur PID QAX18062000 0 à 2000 ppm
Je suis désolée.

Définition

Note: le numéro de série
1Fluide: eau
2. pression de travail: < 0,6 MPa
3. Pression d'essai: 1,0 MPax30 min
4Température de fonctionnement: inférieure à 120°C
5Perte de pression: < 70 kPa
6Niveau de précision: ± 5%
7. Marquer la direction du débit d'eau à l' endroit approprié
8. Norme de la bride: HG20592 PN16 RF

Emballage et livraison


Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service d'OEM et d'ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
