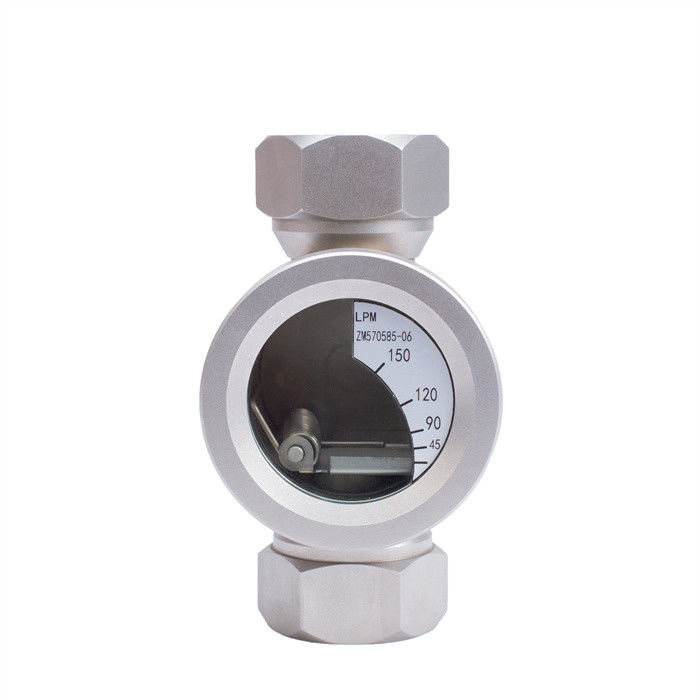

Indicateur de débit visuel 304 Indicateur de débit d'eau en acier inoxydable

Définition

NT1département d'État

Résumé

Le débitmètre convient aux conduites de production industrielle telles que le pétrole, les produits chimiques, les fibres chimiques, les médicaments, les aliments, les centrales électriques, les pompes et les équipements métallurgiques.Il peut observer les conditions de réaction de débit des liquidesL'un des accessoires de tuyauterie indispensables est le tuyau de construction, qui est un outil essentiel pour assurer la production normale et la qualité du produit.

Principe de fonctionnement

Le dispositif de débit de vue est constitué d'un verre de vue, d'une buse, d'un volet, d'un cadran, etc. La connexion de processus peut prendre la forme de fils, de brides, de pinces, etc. Le débitmètre peut mesurer le débit de liquide, de gaz,et de la vapeurL'angle de rotation de la voûte est proportionnel au débit.Le débit à l'échelle correspondant à la voûte est le débit actuel réel du pipelineLe débitmètre à plaque tournante ne peut mesurer le débit que dans un seul sens, mais la mesure du débit n'est pas affectée par la direction d'installation.

Paramètres et composants techniques de la série de dispositifs de flux

Type fileté: DN15-DN50 (1/2-2 pouces)

Type de bride: DN15-DN400 (1/2-16 pouces)

Le niveau de pression: 0,6/1,0/1,6/2,5/4,0/6,4 MPA (150LB-300LB)

Résistance à la pression du verre: feuille de verre borosilicate trempé ≤ 2,5 MPa feuille de verre quartz ≤ 10,0 MPa

Matériau de la carrosserie de la vanne: acier inoxydable (304 acier inoxydable)

Joints de serrage: anneau O en caoutchouc au fluor, joints de polytétrafluoroéthylène

Maintenance et entretien de vitres

(1) La vitre est utilisée pour observer la réaction de débit de liquide, de gaz, de vapeur et d'autres milieux et doit être maintenue propre et exempte de poussière.

(2) Le verre est une pièce portable, il faut donc faire attention à son installation.

(3) La résistance à la température et à la pression du verre présente certaines limites qui dépendront de la situation réelle.Les paramètres physiques expérimentaux des procédés de fabrication de verre standard nationaux sont indiqués ci-dessous.: Résistance à la température: verre borosilicate trempé ≤ 200°C, verre quartz ≤ 1000°C, verre aluminosilicate ≤ 450°C Résistance à la pression: feuille de verre borosilicate trempé ≤ 2.Plaque de verre au quartz de 5 MPa ≤ 10.0MPa verre aluminosilicate ≤ 6,4MPa verre ordinaire ≤ 0,6MPa

(4) La température de changement soudain admissible est < 60°C et le verre se brise en raison d'une différence de température excessive.

Normes d'essai du verre: conception, fabrication et acceptation en référence au "Manuel de tuyauterie chimique" et au HGJ501-502-86 "Vie de vitre sous pression".Assurez-vous que les attaches, la plaque de fond en verre de viseur, la pièce de verre et l'anneau d'étanchéité sont exempts de débris avant de pouvoir être installés uniformément.

Les dimensions:

Emballage et livraison


Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service d'OEM et d'ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
