Système de contrôle quantitatif

DN15-DN100 Indicateur mécanique Rotamètre de tube métallique à vapeur Zone variable Égouts Chlorure Oxygène Gaz d'azote

Définition

Le contrôleur quantitatif de la série BTDL coopère avec divers capteurs de débit et émetteurs pour réaliser le contrôle quantitatif de la mise en conserve et du batch pour former un système de contrôle quantitatif.Ce système est actuellement l'un des projets que de nombreuses entreprises utilisent ou doivent améliorerIl combine les caractéristiques d'un fonctionnement facile et d'un apprentissage facile, d'un affichage intuitif, d'un contrôle manuel du débit ou d'un contrôle automatique du débit.mélange de médicaments, l'injection quantitative d'eau et le contrôle quantitatif de divers liquides dans les champs pétrolifères.certaines entreprises qui utilisent encore des opérations de remplissage manuel et ne veulent pas investir trop de coûts et veulent simplement améliorer l'efficacité du travail recommandent d'utiliser ce système.

Le débitmètre est la base du contrôle et affecte directement l'effet du contrôle. Par conséquent, l'exigence de base est que plus la précision de mesure est élevée, mieux elle estet il a une fonction de sortie de signalDans le même temps, il existe de nombreux types de compteurs de débit, et il est nécessaire de choisir le compteur de débit approprié en fonction de paramètres tels que le milieu de mesure, le diamètre du tuyau et la plage de débit.
Contrôleur quantitatif intelligent: écran LCD numérique; taille du panneau de commande: 160*80mm, 80*160mm, 96*96, 96*48.Il peut également être transformé en boîte de contrôle quantitative selon les exigences du client (y compris un contrôleur quantitatif LCD chinois complet La taille standard de la boîte est de 400*300*200 mm et l'alimentation est de 220 V AC.
Équipement de coupure: il peut s'agir de l'équipement électrique existant dans le pipeline, tel qu'une pompe; il peut également s'agir d'une soupape magnétique, d'une soupape électrique, d'une soupape de débit, etc. installée ultérieurement.

 Caractéristiques

Le régulateur quantitatif KTR550-B est un instrument de contrôle par lots de débit avec affichage de caractères basé sur un micro-ordinateur à puce unique.Son extrémité d'entrée de signal peut être assortie d'un émetteur de débit et d'un capteur avec sortie d'impulsion, et son contact de sortie peut être assorti avec une soupape magnétique.La valeur quantitative et la valeur anticipée peuvent être facilement réglées par les touches d'opération sur le panneauEn conjonction avec les actions de contrôle des grandes et petites vannes, une quantification précise peut être réalisée.procédés de barillage et de production de liquides. ingrédients, etc. L'instrument est de petite taille, avec des dimensions: 96 (longueur) x 48 (largeur) x 120 (longueur), taille d'ouverture:92 (longueur) Le terminal de commutateur externe de l'instrument peut être utilisé pour connecter les boutons sur place et les interrupteurs d'arrêt conditionnelsEn plus d'être connecté aux soupapes magnétiques, la sortie de contact du relais intégré peut également être utilisée pour relier des soupapes et des pompes.Le débitmètre flottant à tubes métalliques intelligent de quatrième génération de l'entreprise présente des avantages techniques évidents et une fiabilité accrueBienvenue dans notre entreprise pour acheter!

spécifications

Procédure de contrôle:

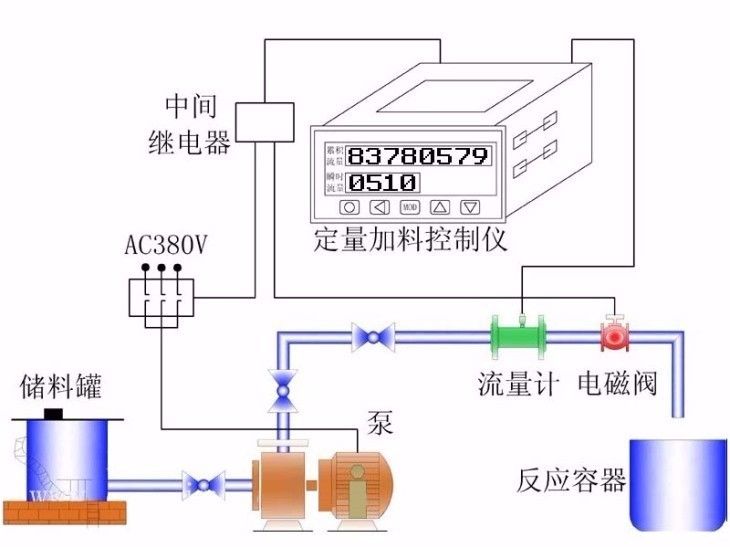

Après avoir reçu le signal de débit du débitmètre, le contrôleur quantitatif complète l'accumulation de débit en interne,et en même temps définit la valeur de contrôle quantitative requise à l'intérieur du contrôleurLorsque la valeur cumulée affichée par le contrôleur quantitatif atteint la valeur quantitative définie lors du contrôle de la valeur, le contrôleur quantitatif émet un signal de commutation.le signal d'interrupteur est utilisé pour contrôler le dispositif d'interruption installé sur le pipeline en connectant un relais ou un contacteur, ce qui permet d'obtenir des effets de contrôle quantitatif.

Caractéristiques techniques

Capteurs de débit adaptés à la sortie de courant, de tension et d'impulsions

Entrée de commutation en 3 points, utilisée pour démarrer, récupérer et effacer la valeur accumulée à chaque fois

Sortie de commande à 3 points, utilisée pour le contrôle hiérarchique des grandes et des petites vannes et pour l'alarme de débit instantané inférieure

La sortie de transmission peut produire la valeur du débit instantané sous forme de courant et de tension standard pour une utilisation par d'autres équipements.

Affichage: ligne double: le huitième chiffre de la première ligne indique l'accumulation totale, le débit instantané et la valeur quantitative courante, le sixième chiffre de la ligne indique chaque montant d'accumulation.

Signal d'entrée: courant continu/tension/impulsion en continu: 0,1 Hz à 10 KHz

Erreur de base: inférieure à ±0,2%F.S Cycle de commande de mesure: 0,2 seconde

Entrée de commutation: commutateur mécanique passif Sortie de commande: relais, capacité de contact AC220V, 3A

Instructions de commande

1. choisir un débitmètre approprié: indiquer le nom du milieu de mesure, le diamètre du tube de mesure, la pression et la température de travail, la plage de débit ou d'autres exigences,et nous choisirons le modèle pour vous;

2Expliquer les exigences de contrôle: par exemple la taille de chaque valeur quantitative, le nombre de contrôles par jour, si les valeurs contrôlées sont les mêmes à chaque fois et d'autres exigences;

3. Sélectionnez l'équipement de coupe de courant: si vous avez déjà un équipement de coupe de courant, veuillez nous informer de son alimentation et de sa puissance de travail, et nous le personnaliserons; si vous en avez besoin,Nous pouvons également fournir des équipements de coupe de courantNous suggérons ici que le dispositif de coupure soit une soupape magnétique ou une soupape pneumatique (lorsqu'un démarrage ou un arrêt retardé est nécessaire) au lieu de contrôler la pompe.lors de l'aménagement des pipelines, il est préférable d'utiliser le débit stagnant généré par la différence de niveau du liquide comme source d'alimentation. , qui est plus efficace lors du contrôle et a une meilleure précision de mesure.

Emballage et livraison


Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service d'OEM et d'ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
