| Lieu d'origine | Chine |
| Nom de marque | BEITE |
| Certification | CE ISO |

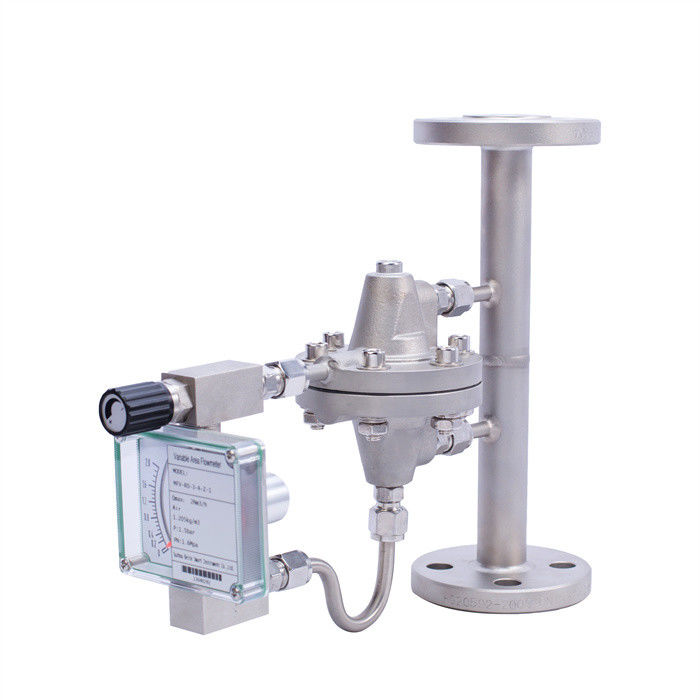

DN15-DN100 Indicateur mécanique Rotamètre de tube métallique à vapeur Zone variable Égouts Chlorure Oxygène Gaz d'azote
Définition
Ce produit utilise un débitmètre à tube métallique flottant ou à rotor en verre et une vanne à débit constant pour former un dispositif de purge de débit afin d'obtenir une mesure de débit et d'assurer une sortie de débit constante.En raison de la sécurité et de la fiabilité du débitmètre flottant et des caractéristiques de mesure précise et stable, cette série de dispositifs de soufflage d'air peut assurer une sortie de débit constant lorsque la pression d'entrée ou de sortie change.acier, etc. Dans le contrôle des procédés des émetteurs dans les industries de la fibre chimique, du textile et d'autres industries telles que la purge et la mesure du niveau de liquide sous pression différentielle.La structure de conception de cette série de produits répond pleinement aux exigences du contrôle industriel, et les conditions d'installation applicables sont pleinement conformes aux exigences de la technologie de mesure par instrument.
Les applications typiques dans des conditions de pression d'approvisionnement en gaz changeante sont indiquées à droite: le gaz fourni par la source principale de gaz peut être divisé en plusieurs branches selon les besoins.Si le débit de gaz de plusieurs branches est fermé ou régléLorsque la pression d'alimentation en air de la conduite principale change, le dispositif de purge monokanale installé sur le support peut mesurer avec précision le débit.
Veuillez choisir un emplacement approprié pour installer le dispositif de purge de débit afin de s'assurer que le dispositif de purge du débitmètre est facile à déboguer, nettoyer et démonter.s'assurer que la direction du débit du milieu est la même que la direction requise par le dispositif de purge du débit, et fermez toutes les vannes d'aiguille de réglage fin. Avant de mettre en service, veuillez vider et purger la conduite pour éviter les chocs.et le débit doit être modifié en réglant l'ouverture de la vanne pour éviter que le flotteur soit affecté, endommageant ainsi les composants de mesure.
spécifications
| Modèle d'instrument | LZB équipé | LZZ équipé de |
| Débitmètre à flottaison par tube en verre | Débitmètre à flottaison de tubes métalliques | |
| Plage de mesure | ||
| (valeur à 100%) | ||
| Pour l'eau: 20°C | 3-1001/h | 25 à 4 ∞ol/h |
| L'air | 50 à 3400 I/h | 00,7 à 80 m3/h |
| O.1MPa.20°C | ||
| Proportion de portée | 10.1 | 10.1 |
| niveau de précision | 4 | 1.5 |
| échelle de débit | échelle de débit réel | échelle de débit réel |
| Pression moyenne | Limite supérieure de 1,0 MPa | Limite supérieure de 6,4 MPa |
| (Des exigences particulières peuvent être ajoutées) | ||
| Température moyenne | -20°C à -100°C | -20°C à 200°C |
| température ambiante | -20°C à 60°C | -20°C à 60°C |
| Matériel médiatique | Les autres | Les autres |
| coquille | PVC en plastique | Bouton coulé, pulvérisé de résine époxy |
| connexion de processus | ||
| couverture de carte | Le point de contact doit être le point de contact le plus proche. | Le point de départ est le point de départ de l'appareil. |
| Le fil | 1/4W NPT | Le nombre total d'émissions de CO2 |
| 1/2 NPT | 1/2 NPT | |
| élastique | 1/2 ̊ ANSI 1501b | 1/2 ̊ ANSI 150 Ib |
| DIN2501.HG.GB | DIN2501.HG.GB | |
| spéciaux | Selon les exigences de l'utilisateur | Selon les exigences de l'utilisateur |
Précautions d'installation
Veuillez choisir un emplacement approprié pour installer le dispositif de purge du débit afin de s'assurer que le dispositif de purge du débitmètre est facile à déboguer, nettoyer et démonter.Puisque le débitmètre flottant du dispositif de purge est équipé d'un système de transfert de collision, il faut veiller à ce que le champ d'interférence généré par d'autres équipements de travail n'affecte pas les résultats de mesure du débitmètre.s'assurer que le dispositif de purge de débit est stable et ajouter
Les dimensions de l'installation ne doivent pas dépasser de trop ou de trop peu les dimensions indiquées afin d'éviter les forces de traction et de compression agissant sur le dispositif de purge.Lorsque le milieu liquide contient des particules ferromagnétiques, une
Assurez-vous d'exposer toutes les particules en collision devant l'instrument, et assurez-vous que la direction de débit du milieu est la même que celle requise par le dispositif de purge.Lorsque l'instrument est installé, fermez toutes les vannes d'aiguille de réglage fin.
Avant la mise en service, veuillez vider et purger le tuyau pour éviter les chocs.Le débit doit être modifié en réglant l'ouverture de la vanne pour éviter que le flotteur ne soit touché et endommage ainsi les composants de mesure..
| Dispositif de purge de la série LZ | |||||||||
| 1Modèle de l'instrument: LZ | |||||||||
| 2Modèles de classification | |||||||||
| B. Pour | Choisissez un débitmètre à tubes en verre (la série DK est généralement utilisée pour le débit du rotor en verre) | ||||||||
| Z | Choisir le débitmètre de tube métallique | ||||||||
| B.O.B. | Choisissez un débitmètre de tube métallique à micro-écoulement | ||||||||
| 3. Mode de purge (s'il s'agit d'un mode de table unique, ce code n'est pas nécessaire de sélectionner) | |||||||||
| Épuration à passage unique | |||||||||
| 2 | Purification double | ||||||||
| 3 | Purification multicanaux (spéciaux peuvent être personnalisés selon les exigences de l'utilisateur) | ||||||||
| 4.Formule d'installation | |||||||||
| D | table unique | ||||||||
| M | Type de panneau | ||||||||
| 5. régulation de la pression | |||||||||
| R.E. | Régulation de la pression d'entrée | ||||||||
| RR | Réglage de la pression de sortie | ||||||||
| 6. Connexion de processus | |||||||||
| F | Connexion de la bride | ||||||||
| S | Connexion à filetage | ||||||||
| Le K. | Connexion du boîtier de carte | ||||||||
| 0 | Selon les exigences de l'utilisateur | ||||||||
| 7.Matériel | |||||||||
| P | 304 | ||||||||
| R | 316 | ||||||||
| N | autres | ||||||||
| 8.autres | |||||||||
| L | Avec affichage de la pression | ||||||||
| G | autres appareils de traitement des eaux usées | ||||||||
Caractéristiques
1. CONCEPTION de la structure métallique
Conception de structure tout métal robuste, adaptée à la mesure de gaz et de liquides dans diverses industries.
2. conception de la structure de l'appareil
Capable de mesurer la pression du procédé inférieure à 6,4 MPa
Indication du débit et de la pression (facultatif) sur place
3. tube de mesure conique
Installation d'un seul compteur, installation de panneaux, installation d'armoires (facultatif), plage de mesure plus large et meilleure linéarité de mesure.
4. MÉTHODES de connexion
Une variété de méthodes de connexion de processus telles que des brides, des pinces et des fils sont disponibles pour répondre à la plupart des besoins des applications d'usine.
5. Matériel facultatif
Acier inoxydable, titane, Hastelloy, PTFE, FEP et autres matériaux.
6Système de couplage magnétique
Utilisez le débitmètre flottant de la série LZ de notre société
Indication du débit et de la pression (facultatif) sur place
Emballage et livraison
Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service d'OEM et d'ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
