Mètre de l'industrie des semi-conducteurs
>
|
| Lieu d'origine | Chine |
| Nom de marque | BEITE |
| Certification | CE ISO |
Définition

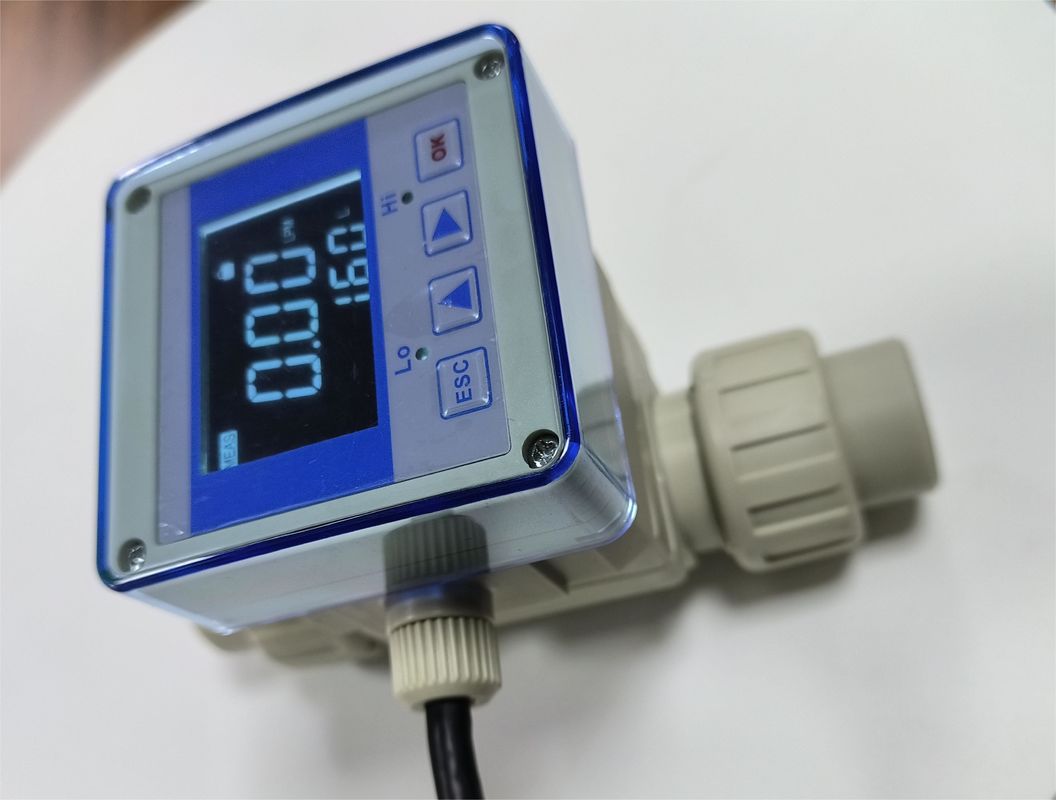

Les compteurs de débit à roue en plastique sont principalement utilisés dans l'industrie des semi-conducteurs.
| Fluide de mesure | eau ou fluide chimique |
| précision de mesure | ± 1,0% de F.S.@25°C |
| débit maximal | 10 m/s maximum |
| débit minimum | 00,3 m/min |
| pression de travail | 5 kg/cm2 |
| Plage de débit | 10:01 |
| Temps de réaction | en temps réel |
| Matériel | Pour les conduites principales: PP/Impeller: PVDF |
| Température de fonctionnement | < 80°C |
| environnement de travail | -20°C à +80°C; 35% à 85% de pH |
| niveau de protection | Pour les appareils électroniques |
| sortie de commande | 4·20mA; RS485; alarme de limite supérieure et inférieure |
1 Affichage de l'instrument
2 fils
3 Capteur
4 Propulseur
5 Corps du tuyau
6 Connecteur de tuyauterie
Dimensions structurelles globales
Unité: (mm)
| Diamètre du tuyau | H est | L | φD |
| DN15 | 95 | 140 | 40 |
| DN20 | 97 | 150 | 53 |
| DN25 | 102 | 160 | 60 |
| DN40 | 120 | 185 | 83 |
| DN50 | 133 | 197 | 110 |
Localisation correcte de l'installation
C' est faux.
C' est faux.
C' est faux.
C' est faux.
Plage de conversion des capteurs
| Spécifications et modèles | DN15 | DN20 | DN25 | DN40 | DN50 | ||||||||
| champ d'application (LPM) | 0 ̊10 ̊30) | 0 ¢ 70 | 0 ¢ 110 | 0 ¢240 | Nombre d'emplois | ||||||||
| Des conseils | 1) Portée de transmission: 4,0 × 20,0 mA 2)485 protocole de communication: protocole Modbus RTU |
||||||||||||
Adresse du registre de la holding Modbus
| Adresse du registre | Type numérique | illustration | |||||||||||
| 1999 | UINT16 | Débit instantané*100 unités m/h | |||||||||||
| 2000 | UINT16 | Les 16 bits inférieurs du débit cumulé * 100, unité m | |||||||||||
| 2001 | UINT16 | Débit cumulé * 100 unités à 16 chiffres m3 | |||||||||||
Diagramme de câblage
Précautions d'installation
1) S'il vous plaît assurez-vous que le tuyau de mesure est rempli de niveau d'eau, sinon cela provoquera des erreurs de mesure.
2) Peut être installé horizontalement ou verticalement.
3) Lors de l'installation du capteur de débit, veuillez maintenir une longueur appropriée de tuyau droit avant et après le capteur de débit afin d'éviter les courants de tourbillon (la distance en amont doit dépasser 10 fois la DN;la distance en aval doit être supérieure à 3 fois la DN)
4) Veuillez installer un filtre approprié devant le capteur de débit pour éviter que des matières étrangères endommagent le rotor.
5) Ne pas rincer le tuyau après l'installation du capteur de débit, sinon l'arbre en céramique peut être endommagé.
Emballage et livraison
Questions fréquentes
1Q: Quelles informations doivent être fournies pour choisir le modèle approprié?
A: champ d'application, pression nominale, température moyenne et moyenne, alimentation électrique, sortie,
Plage de débit, précision, connexion et autres paramètres.
2Q: Êtes-vous une entreprise commerciale ou un fabricant?
R: Nous sommes un fabricant agréé ISO spécialisé dans les instruments de mesure du niveau et du débit.
Le service d'OEM et d'ODM est disponible. Bienvenue à nous visiter en Chine.
3. Q: Quelle est votre MOQ?
A: Pour commencer notre coopération, l'ordre d'échantillon est acceptable.
4Q: Quelle est votre date de livraison pour le compteur de débit de carburant mini-turbine?
R: La date de livraison est d'environ 3 à 15 jours ouvrables après réception du paiement.
5Q: Quelles sont vos conditions de paiement?
R: Nous prenons en charge T/T, PayPal, Western Union.
Pour les commandes de production de masse, il s'agit d'un dépôt de 30% à l'avance et d'un solde de 70% avant expédition.
6Q: Avez-vous une garantie pour le débitmètre?
R: Oui, nous avons une garantie de 12 mois.
